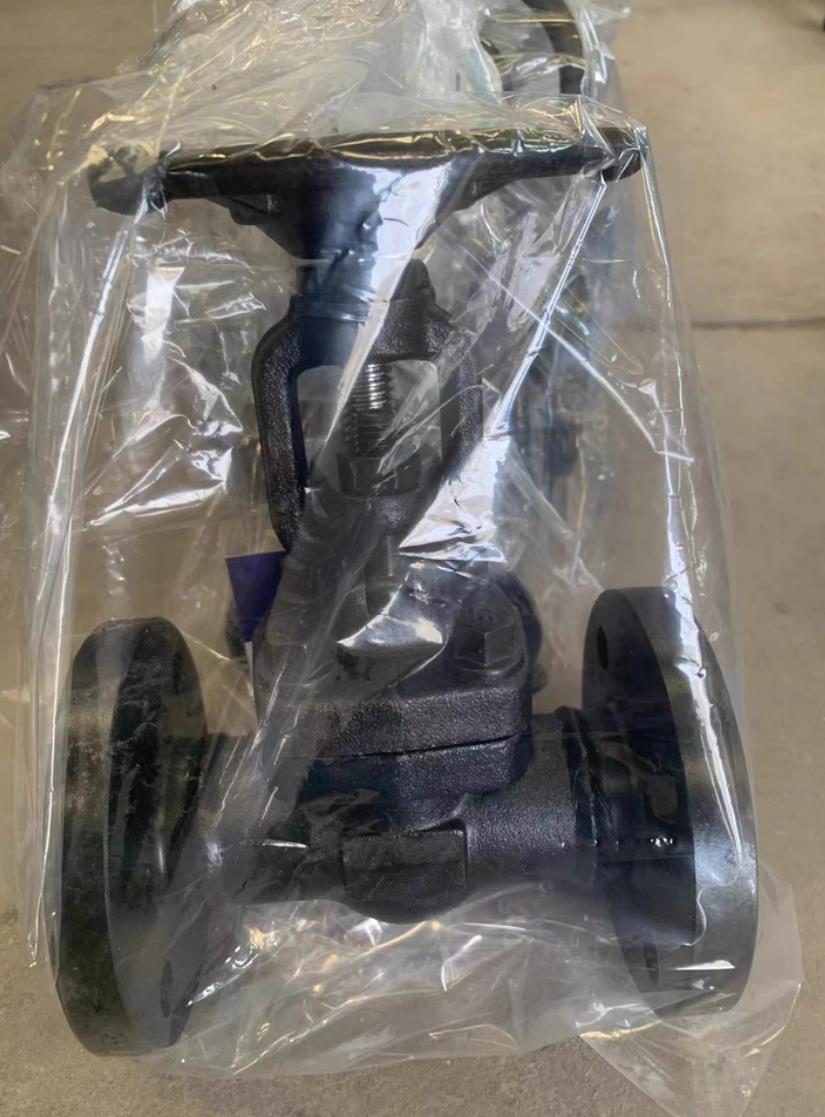

锻钢法兰闸阀
- 产品名称：锻钢法兰闸阀
- 产品型号：Z41H/Y
- 产品口径：DN15-50mm
- 产品压力：150-1500LB
- 产品材质：锻钢、锻不锈钢
- 联系电话：021-51061127
- 联系传真：021-51062214
- Email：fashengfamen@126.com
- 联系人：陈云非
- 联系手机：18217570461
- QQ：203398752
- 公司名：上海阀盛阀门制造有限公司
- 帐号：03416900040048386
- 开户行：农行上海水清南路支行
- 售后承诺：质保一年，质量三包：包修、包换、包退。
上海阀盛阀门制造有限公司主要生产锻钢法兰闸阀，可提供锻钢法兰闸阀价格，锻钢法兰闸阀说明书，锻钢法兰闸阀实物图，锻钢法兰闸阀结构图，锻钢法兰闸阀外形尺寸，锻钢法兰闸阀执行标准，锻钢法兰闸阀工作原理，锻钢法兰闸阀作用特点。
锻钢法兰闸阀产品引用标准：
设计与制造：API 600
结构长度：ANSI B 16.10
压力温度等级：ANSI B 16.34
试验与检验：API 598
设计与制造：API 600
结构长度：ANSI B 16.10
压力温度等级：ANSI B 16.34
试验与检验：API 598
锻钢法兰闸阀产品用途：
锻钢法兰闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。
锻钢法兰闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。
锻钢法兰闸阀产品结构特点：
1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长
3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长
3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
锻钢法兰闸阀主要零件的材料说明：
阀体 | WCB | WC1 | WC6 | WC9 | ZGCr5Mo | CF8 | CF8M ZGCr18Ni9Ti | CF3 | CF3M | |||
阀盖 | WCB | 12Cr1MoV WC1 | 12Cr1MoV WC6 | 12Cr1MoV WC9 | 12Cr1MoV ZGCr5Mo | 304 CF8 | 316 CF8M | CF3 | CF3M | |||
支架 | WCB | WCB | WCB | WCB | WCB | CF8 | CF8M | CF3 | CF3M | |||
闸板 | WCB | WC1 | WC6 | WC9 | ZGCr5Mo | CF8 | CF8M | CF3 | CF3M | |||
阀杆 | 2Cr13 | 25Cr2MoV | ||||||||||
阀座 | 25 | 304 | 304 | 304 | 304 | 304 | 304 | 304 | 304 | |||
密封环 | 包覆垫、增强柔性石墨 | |||||||||||
填料 | 增强柔性石墨 | |||||||||||
阀杆螺母 | ZCuA110Fe3 | |||||||||||
法兰标准符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
锻钢法兰闸阀采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
锻钢法兰端闸阀 150Lb-600Lb标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圆柱销 | A276 420 | A276 304 | ||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 420 | |||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
CS=碳钢；AS=合金钢；SS=不锈钢；
锻钢法兰闸阀尺寸（mm)和重量（Kg）
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
L(RF) L1(BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 145 | 152 | 165 | 178 | 190 | 216 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H（开） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
锻钢法兰端闸阀 900Lb-1500Lb标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圆柱销 | A276 420 | A276 304 | ||
9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 420 | |||
14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 铭牌 | SS | |||
16 | 手轮 | A197 | |||
17 | 润滑垫片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
CS=碳钢；AS=合金钢；SS=不锈钢；
锻钢法兰闸阀尺寸（mm)和重量（Kg）
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L(RTJ) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
L1(BW) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H（开） | 197 | 197 | 236 | 246 | 283 | 330 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |
