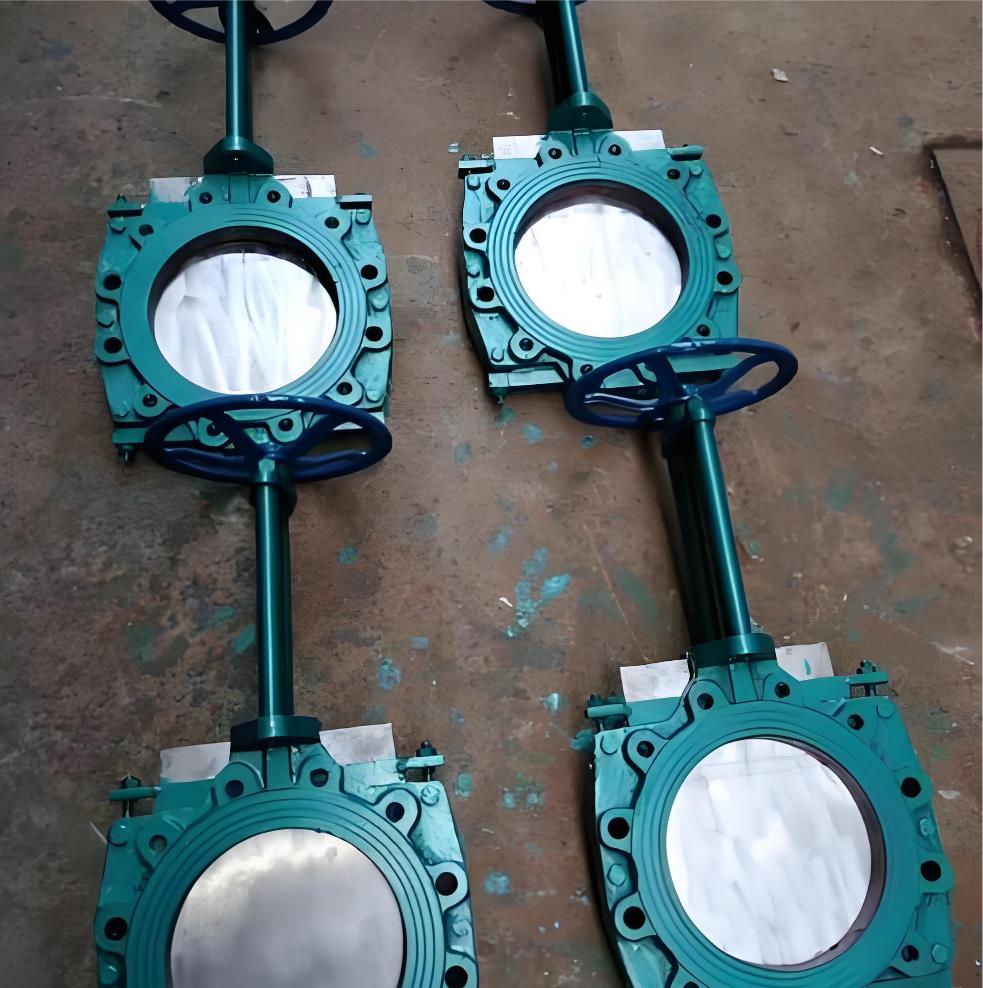

薄型浆料闸阀

产品名称：薄型浆料闸阀
产品型号：ZT9928
产品口径：DN50-400mm
产品压力：0.6Mpa
产品材质：铸铁、铸钢、不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产薄型浆料闸阀，可提供薄型浆料闸阀价格，薄型浆料闸阀说明书，薄型浆料闸阀实物图，薄型浆料闸阀结构图，薄型浆料闸阀外形尺寸，薄型浆料闸阀执行标准，薄型浆料闸阀工作原理，薄型浆料闸阀作用特点。

薄型浆料闸阀产品特点：

薄型浆料闸阀，是阀盛阀门公司参照国标图纸，为各地造纸行业设计生产的阀门产品之一，历年来深受客户欢迎。本阀应用于造纸行业浆料管路上作开启、调节装置使用。该阀是采用国外先进结构制造的最新产品，对夹式结构紧凑体积小，占据空间小，重量轻，易于安装，采用不锈钢闸板具有良好的防碱、防酸性能，完全敞开的通口与刀形闸板可防止介质在阀内沉积；新研制的L型密封圈，可保证闸阀的良好密封性，定期更换密封圈，可使薄型闸阀寿命倍增，采用单向密封，密封性能更可靠，安装时应注意流向。

薄型浆料闸阀主要性能参数：

产品型号：ZT9928-6/ZT9928-10

公称压力：0.6MPa、1.0MPa

材质：铸铁、铸钢、不锈钢

适用介质：浆料

工作温度：≤100℃

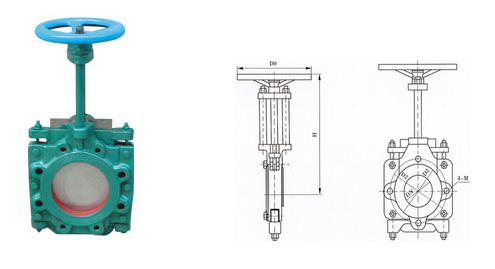

薄型浆料闸阀主要外形连接尺寸：

薄型浆料闸阀

公称压力PN(MPa)	公称通径DN(mm)	主要结构尺寸(mm)							公称压力PN(MPa)	公称通径DN(mm)	主要结构尺寸(mm)
公称压力PN(MPa)	公称通径DN(mm)	L	D1	D2	H	H1	N-M	Z-Φd	公称压力PN(MPa)	公称通径DN(mm)	L	H	H1	D1	D2	Z-Φd
0.6	50	50	90	110	380	330	2-12	2-14	1.0	50	48	306	356	100	125	4-20
	65	55	110	130	415	350	2-12	2-14		65	48	320	365	120	145	4-20
	80	60	125	150	450	370	2-16	2-18		80	50	336	416	135	160	4-20
	100	60	145	170	500	400	2-16	2-18		100	50	374	474	155	180	8-20
	125	65	175	200	625	500	4-16	4-18		125	57	446	571	184	210	8-20
	150	70	200	225	690	540	4-16	4-18		150	57	543	693	210	240	8-24
	200	75	255	280	800	600	4-16	4-18		200	70	610	810	268	295	8-24
	250	85	260	335	900	650	8-16	4-18		250	70	724	974	324	350	12-24
	300	90	362	395	1000	720	8-20	4-22		300	76	820	1120	370	400	12-24
	350	105	412	445	1130	780	8-20	4-22		350	76	921	1271	430	460	16-24
	400	115	462	495	1750	850	12-20	4-22		400	89	1026	1426	485	515	16-28
