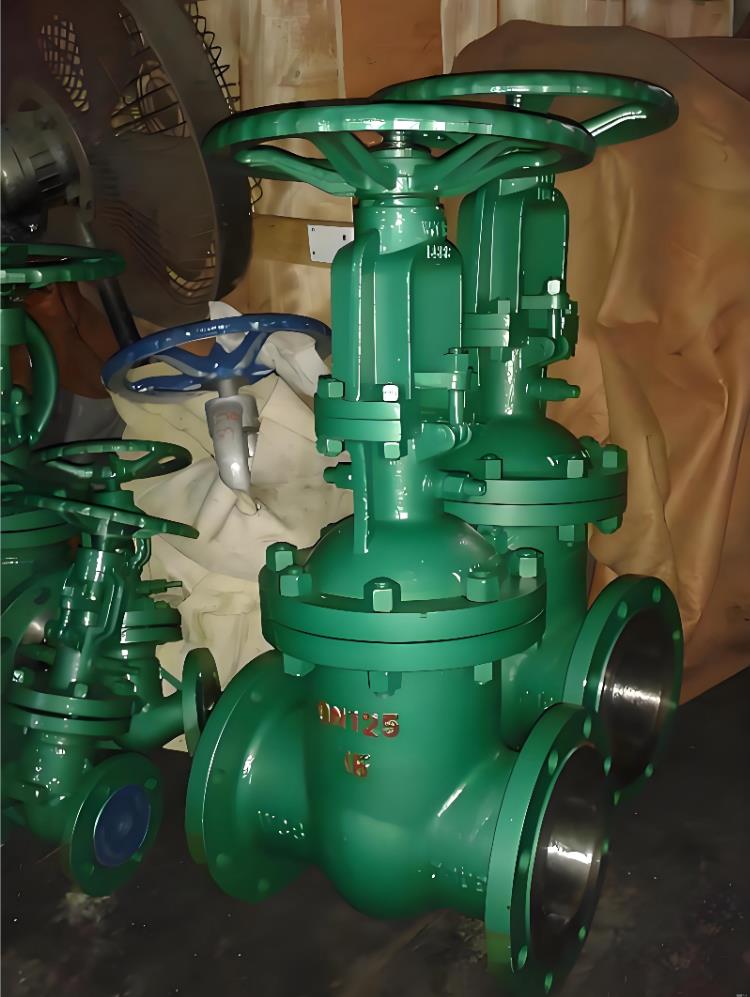

水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
水封闸阀产品特点
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用寿命长
3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
·水封闸阀-主要性能规范 Chief property and specification
|
试验压力
Test pressure |
公称压力PN/MPa |
|
1.0 |
1.6 |
2.5 |
4.O |
6.4 |
1O.0 |
|
壳体强度试验
Shell Strength test |
1.5 |
2.4 |
3.8 |
6.O |
9.6 |
15.0 |
|
密封试验
Seal test |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.O |
|
上密封试验
Back seal test |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
气密封试验
Leak- proofness test |
0.5～O.7 |
·水封闸阀-使用范围 Scope of use
|
产品类别
Product
classification |
适用温度/℃
Working
temperature |
适用介质
Suitable medium |
|
碳钢型(C)
Carbon steel |
≤425 |
水、蒸汽、油品、非腐蚀性气体
Water，Stem，oilgoods
non-corrosive gas |
|
合金钢(I)
Alloy steel |
≤540 |
·水封闸阀-主要零件材料 Material for Main Parts
|
产品类型
Product type |
零件名称
Part name |
|
阀体、阀盖、支架 B0dy，BOnnet，Yoke |
阀杆
Valve rod |
闸板、阀瓣、密封面
Walge gate Disc Sealface |
阀座密封面
Seatring seal face |
阀杆螺母
Yoke nut |
填料
Packing |
|
碳钢型(C) Carbon steel |
WCB 25 |
1Crl3 或2Crl3 |
Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy |
不锈钢 Stainlesssteel |
铝青铜 Albronze |
柔性石墨 F18xible graphite |
|
合金钢(I)
Alloy steel |
WC6 Cr5M01 |
38CrMoAlA 20CrlM01VA |
钴基合金 |
硬质合金
Carbide alloy |
