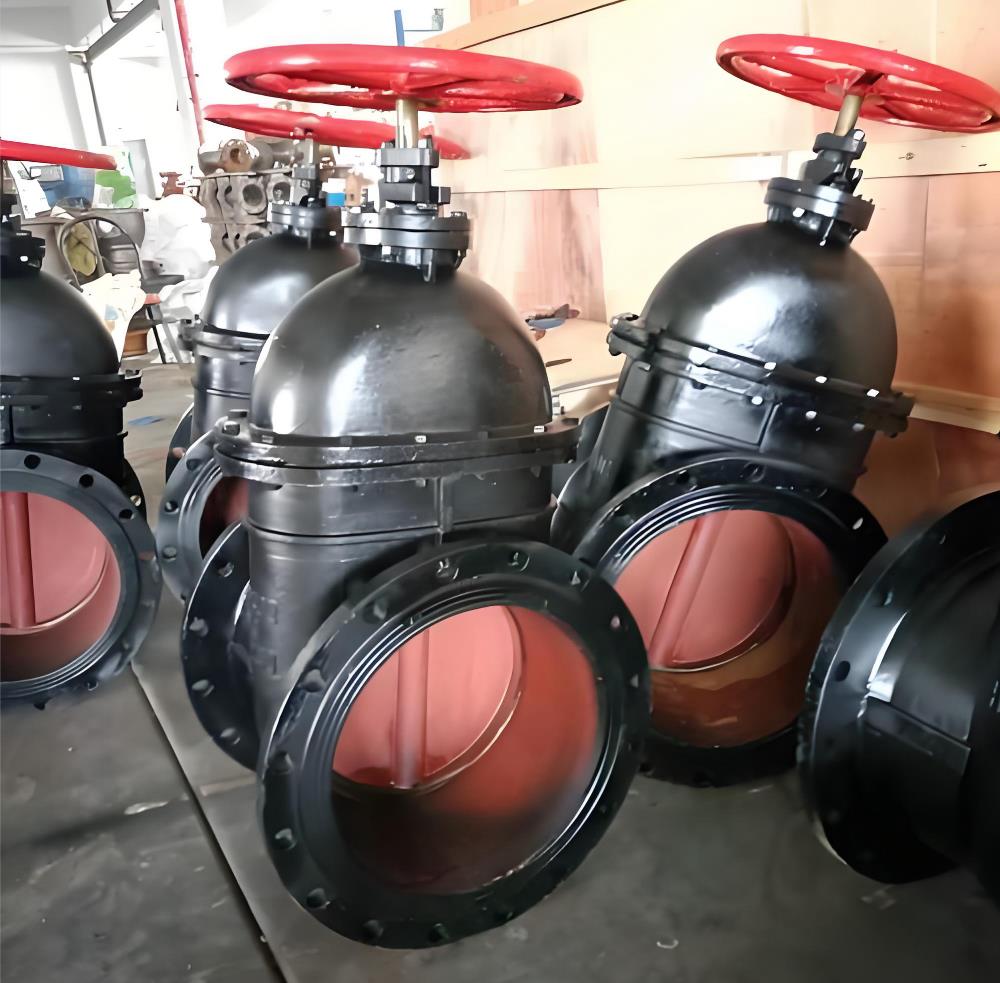

楔式铸铁闸阀主要技术参数
|
型号 |
公称压力MPa |
试验压力MPa |
工作
温度 |
使用
介质 |
|
强度 |
密封（液） |
低压密封（气） |
|
Z41H(T)-10 |
1.0 |
1.5 |
1.1 |
0.6 |
≤200℃ |
水、蒸汽 |
|
Z41H(T)-10C |
楔式铸铁闸阀主要零件材料
|
型号 |
阀体 |
阀盖 |
闸板 |
阀杆螺母 |
阀杆 |
填料 |
|
Z41H(T)-10 |
灰铸铁 |
灰铸铁 |
铜 |
不锈钢 |
油浸石棉盘根 |
|
Z41H(T)-10C |
铸钢 |
楔式铸铁闸阀主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定）
|
口径
DN(mm) |
Z41H(T)-10(10C) |
|
L |
D |
H |
H1 |
D0 |
|
40 |
165 |
145 |
250 |
295 |
160 |
|
50 |
180 |
160 |
270 |
325 |
180 |
|
65 |
195 |
180 |
300 |
380 |
180 |
|
80 |
210 |
195 |
330 |
420 |
200 |
|
100 |
230 |
215 |
410 |
520 |
200 |
|
125 |
255 |
245 |
470 |
610 |
240 |
|
150 |
280 |
280 |
550 |
710 |
240 |
|
200 |
330 |
335 |
700 |
915 |
320 |
|
250 |
380 |
390 |
830 |
1095 |
320 |
|
300 |
420 |
445 |
960 |
1275 |
400 |
|
350 |
450 |
500 |
1130 |
1500 |
400 |
|
400 |
480 |
565 |
1345 |
1760 |
500 |
|
450 |
510 |
615 |
1450 |
1920 |
500 |
|
500 |
540 |
670 |
1650 |
2170 |
720 |
|
600 |
600 |
780 |
- |
- |
- |
|
700 |
660 |
895 |
|
|
|
|
800 |
720 |
1010 |
|
|
|
|
900 |
780 |
1110 |
|
|
|
|
1000 |
840 |
1220 |
|
|
|
|
1200 |
960 |
1450 |
- |
- |
- |
楔式铸铁闸阀主要技术参数
|
型号 |
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
|
密封 |
强度 |
|
Z45H-10 |
1.0 |
1.1 |
1.5 |
≤100-200℃ |
水、蒸汽、油 |
|
Z45W-10 |
|
Z45T-10 |
|
Z45T-16 |
1.6 |
1.76 |
2.4 |
≤200℃ |
水、蒸汽、油 |
|
Z45W-16 |
|
Z45H-16C |
|
Z45T-16C |
|
Z45W-16C |
楔式铸铁闸阀主要零件材料
|
型号 |
阀体、阀盖、闸板 |
密封圈 |
阀杆 |
填料 |
|
Z45H-10 |
灰铸铁、铸钢 |
不锈钢 |
碳钢、不锈钢 |
浸油石棉盘根 |
|
Z45W-10 |
|
Z45T-10 |
|
Z45T-16 |
|
Z45W-16 |
|
Z45H-16C |
|
Z45T-16C |
|
Z45W-16C |
楔式铸铁闸阀主要外形尺寸
|
口径
DN（mm) |
Z45T-10 |
Z45-16（C） |
|
L |
D |
H |
D0 |
L |
D |
H |
D0 |
|
40 |
165 |
145 |
300 |
160 |
240 |
345 |
200 |
160 |
|
50 |
180 |
160 |
300 |
180 |
250 |
355 |
240 |
180 |
|
65 |
195 |
180 |
340 |
180 |
265 |
375 |
240 |
180 |
|
80 |
210 |
195 |
360 |
200 |
280 |
435 |
280 |
200 |
|
100 |
230 |
215 |
400 |
200 |
300 |
500 |
320 |
200 |
|
125 |
255 |
245 |
500 |
240 |
325 |
615 |
360 |
240 |
|
150 |
280 |
280 |
550 |
240 |
350 |
675 |
360 |
240 |
|
200 |
330 |
335 |
620 |
320 |
400 |
750 |
400 |
320 |
