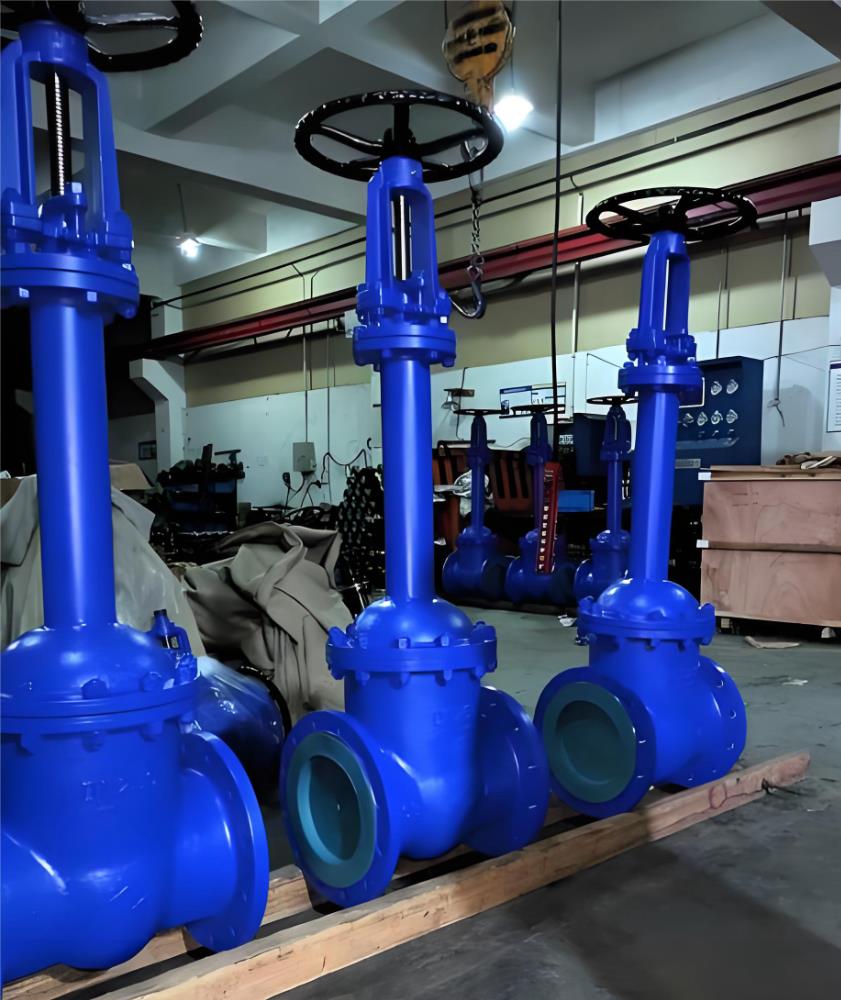

国标波纹管闸阀-WZ41H国标波纹管闸阀-进口国标波纹管闸阀-上海阀盛阀门制造有限公司

国标波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。国标波纹管闸阀的主要特点：产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。

■特点：双层波纹管、维修方便、双重密封、位置指示
■应用场合：电站、天然气、氨、真空、冷冻系统、热油系统、热水
■阀门采用标准：

设计制造标准：GB12234、API6D；

结构长度标准：GB1221、ANSI B16.10；

法兰标准：JB79、ANSI B16.5；

检验试验标准：GB12937、API 598

国标波纹管闸阀主要零部件材质

序号	名称	材质
1	阀体	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	阀板	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	阀杆	25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	波纹管组件	1Cr18Ni9Ti、304、316、304L、316L
5	支架	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6	垫片	柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
7	阀盖	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	双头螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料压盖	WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	WCB QT400-18

国标波纹管闸阀技术规范

结构形式	BB-BG-OS & Y
驱动方式	手动
驱动方式	电动
设计标准	GB12234
结构长度	GB12221
连接法兰	GB9113、JB79、HG20596
试验和检验	JB/T 9092、GB/T13927

国标波纹管闸阀连接尺寸及重量PN16

型号	WZ41-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	43	57	73	105	150	190	270	380	480

国标波纹管闸阀连接尺寸及重量PN25

型号	WZ41-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	17	23	34	50	65	82	115	165	210	300	420	540

国标波纹管闸阀连接尺寸及重量PN40

型号	WZ41-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560
