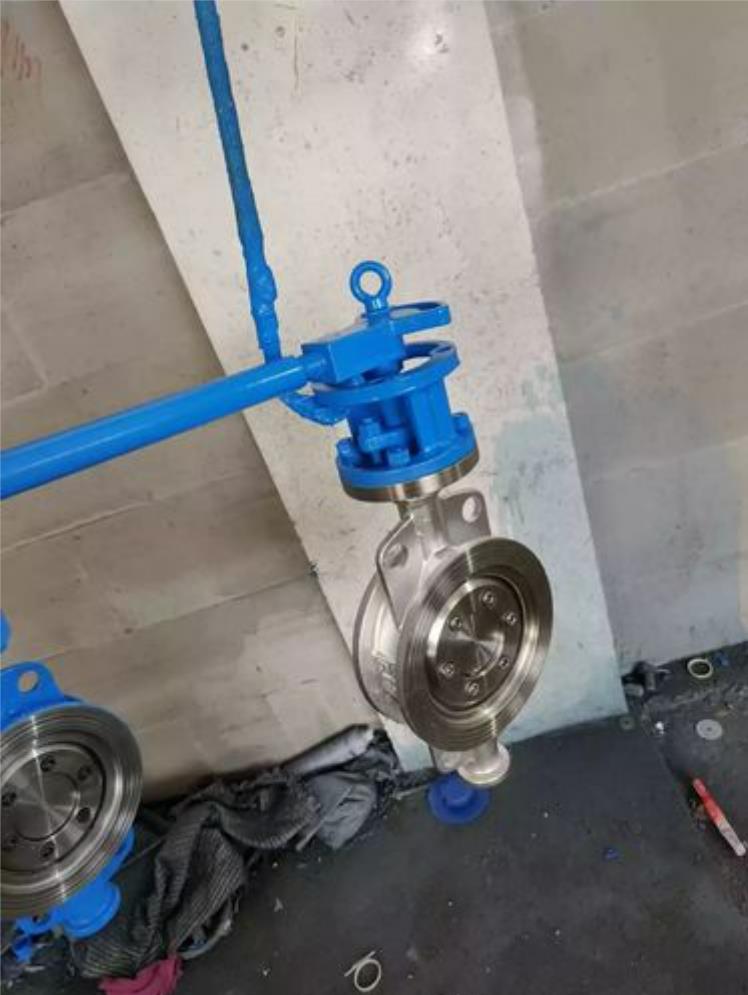

单夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
单夹式蝶阀主要技术参数
|
公称通径 |
DN（mm） |
50～800 |
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|
零件名称 |
材料 |
|
阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|
蝶板 |
铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨O |
蝶阀密封材料选用和适用温度
|
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
|
英语简称 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
适用工作温度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
单夹式蝶阀主要零件材质
|
No. |
部件名称 |
美标 ASTM Specifications |
|
1 |
阀体 |
灰铁 |
A126 class B |
|
2 |
阀板 |
球铁镀镍 |
A536 |
|
3 |
轴 |
不锈钢 |
A433 410 |
|
4 |
阀座 |
乙丙 |
. |
|
5 |
轴套 |
PTFE |
. |
|
6 |
O- 型圈 |
丁腈 |
. |
|
7 |
开口销 |
碳钢 |
a |
|
8 |
手柄 |
玛钢 |
A47-90 22010 |
|
9 |
商标牌 |
铝 |
B209-1100 |
|
10 |
齿盘 |
钢板 |
A27-91 65-35 |
单夹式蝶阀阀门设计按国标 GB 12238-89
|
规格 |
D |
L |
H1 |
H2 |
H3 |
法兰 |
L1 |
L2 |
W |
重量(kg) |
|
MM |
IN |
C |
D1 |
N- NPT |
|
50 |
2 |
51.0 |
43.0 |
71.4 |
139.7 |
33.0 |
120.7 |
95 |
4- 5/8" |
54 |
65 |
230 |
4.3 |
|
65 |
2-1/2 |
62.8 |
45.8 |
78.0 |
152.0 |
33.0 |
139.7 |
109 |
4- 5/8" |
54 |
65 |
230 |
5.5 |
|
80 |
3 |
78.0 |
45.8 |
100.0 |
159.0 |
35.0 |
152.4 |
127 |
4- 5/8" |
54 |
65 |
230 |
5.6 |
|
100 |
4 |
102.5 |
52.0 |
102.0 |
178.0 |
33.0 |
190.5 |
152 |
8-5/8" |
54 |
65 |
230 |
9.4 |
|
125 |
5 |
121.5 |
55.5 |
118.0 |
191.0 |
37.0 |
215.9 |
182 |
8- 3/4" |
54 |
65 |
230 |
12.7 |
|
150 |
6 |
154.2 |
55.5 |
130.0 |
204.0 |
35.5 |
241.3 |
207 |
8- 3/4" |
54 |
65 |
230 |
13.1 |
|
200 |
8 |
200.9 |
59.5 |
163.0 |
238.0 |
43.0 |
298.5 |
264 |
8- 3/4" |
54 |
65 |
280 |
19.5 |
|
250 |
10 |
248.9 |
67.2 |
198.0 |
270.0 |
. |
362.0 |
317 |
12-7/8" |
. |
. |
. |
28.5 |
|
300 |
12 |
300.0 |
77.0 |
235.0 |
315.0 |
. |
431.8 |
370 |
12- 7/8" |
. |
. |
. |
42.0 |
