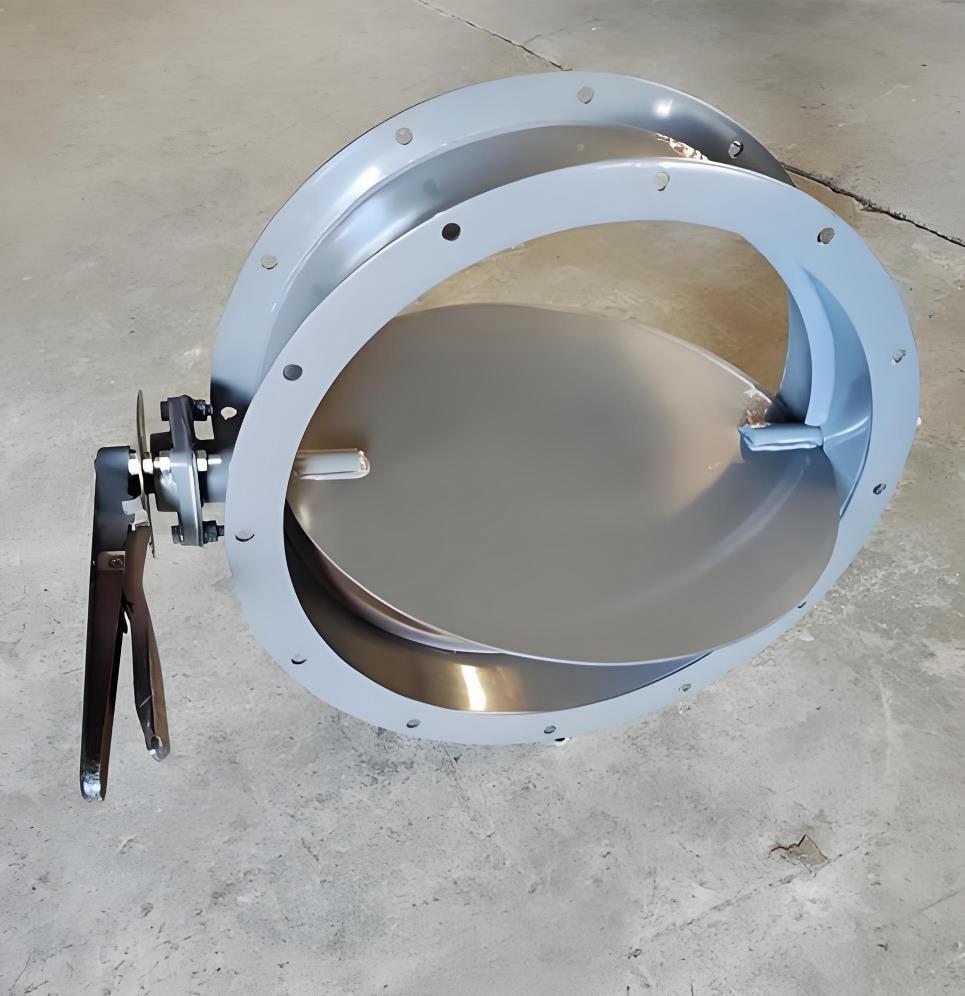

手动通风蝶阀
- 产品名称：手动通风蝶阀
- 产品型号：D41W
- 产品口径：DN50-250mm
- 产品压力：0.25-1MPa
- 产品材质：铸铁、铸钢、不锈钢
- 联系电话：021-51061127
- 联系传真：021-51062214
- Email：fashengfamen@126.com
- 联系人：陈云非
- 联系手机：18217570461
- QQ：203398752
- 公司名：上海阀盛阀门制造有限公司
- 帐号：03416900040048386
- 开户行：农行上海水清南路支行
- 售后承诺：质保一年，质量三包：包修、包换、包退。
上海阀盛阀门制造有限公司主要生产手动通风蝶阀，可提供手动通风蝶阀价格，手动通风蝶阀说明书，手动通风蝶阀实物图，手动通风蝶阀结构图，手动通风蝶阀外形尺寸，手动通风蝶阀执行标准，手动通风蝶阀工作原理，手动通风蝶阀作用特点。
手动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金、环保等管道作通风调节介质流量之用。
手动通风蝶阀其主要特点为：
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
手动通风蝶阀采用标准:
设计标准：GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989压力试验：GB/T 13927-1992；JB/T9092-1999
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989压力试验：GB/T 13927-1992；JB/T9092-1999
手动通风蝶阀主要技术参数:
公称通径 | DN | 50～2000 | ||
公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 |
密封试验 | ≤1.5%泄漏量 | |||
适用介质 | 煤气、含尘气体、烟道气等 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动 | |||
手动通风蝶阀主要零件的材质:
零件名称 | 材料 |
阀体 | 铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 | 铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
阀座密封圈 | 与阀体相同 |
阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 | 氟塑料、柔性石墨 |
手动通风蝶阀密封材料选用和适用温度:
材料品种 | 碳素钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钒钢 | |
代号 | WCB | LCB | WC6或WC9 | C5或以C12 | 铬Cr-18型type304、316 | 12CrMoV |
耐最高温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
耐最低温度 | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
适用工作温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
手动通风蝶阀密封材料选用和适用温度:
材料品种 | 碳素钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钒钢 | |
代号 | WCB | LCB | WC6或WC9 | C5或以C12 | 铬Cr-18型type304、316 | 12CrMoV |
耐最高温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
耐最低温度 | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
适用工作温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
手动通风蝶阀D41W-0.25/0.5/0.6 C.P.R系列连接尺寸:
公称通径DN | 结构长度 (标准值) | 外型尺寸(参考值) | 连接尺寸(标准值) | 参考 重量 | |||||||||||
0.05MPa和0.25MPa | 0.6MPa | ||||||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |
50 | 2 | 108 | 80 | 270 | 260 | 110 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 | 9 |
65 | 21/2 | 112 | 89 | 295 | 260 | 110 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 | 12 |
80 | 3 | 114 | 95 | 306 | 260 | 110 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 | 15 |
100 | 4 | 127 | 115 | 350 | 260 | 110 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 17 |
125 | 5 | 140 | 127 | 370 | 320 | 110 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 23 |
150 | 6 | 140 | 139 | 400 | 320 | 110 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 25 |
