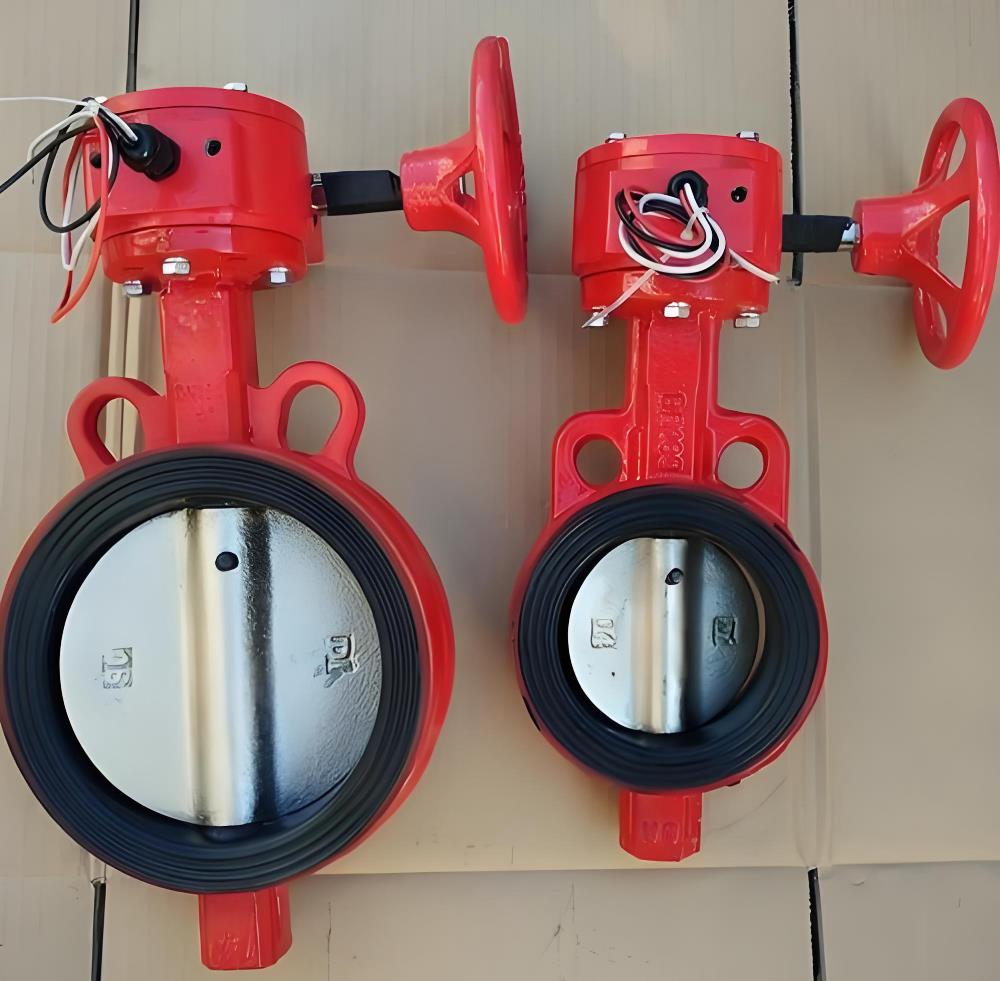

消防信号蝶阀结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。
消防专用信号蝶阀主要技术参数
|
公称通经 |
公称压力 |
工作温度 |
密封试验 |
强度试验 |
适用介质 |
|
DN50～400mm |
1.0/1.6/2.5MPa |
-10℃～-80℃ |
1.1倍公称压力 |
1.5倍公称压力 |
水、油、气 |
消防专用信号蝶阀主要零件材料
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
球铁、铸钢 |
7 |
密封圈 |
NBR。EPDM |
|
2 |
阀轴 |
SUS410/SUS316 |
8 |
圆垫片 |
SUS316/黄铜 |
|
3 |
蝶板 |
球铁喷塑、不锈钢 |
9 |
对开环 |
SUS316/黄铜 |
|
4 |
阀座 |
EPDM，PTEE |
10 |
挡圈 |
弹簧钢 |
|
5 |
衬套 |
青铜，聚四氟乙烯 |
|
|
|
消防专用信号蝶阀主要外形连接尺寸单位:mm
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
H |
268 |
287 |
309 |
342 |
376 |
410 |
495 |
565 |
849 |
985 |
1109 |
|
H1 |
70 |
76 |
86 |
104 |
118 |
132 |
167 |
198 |
239 |
267 |
309 |
|
L1 |
43 |
46 |
46 |
52 |
56 |
56 |
60 |
68 |
68 |
78 |
102 |
|
L2 |
32 |
47 |
65 |
91 |
112 |
146 |
194 |
242 |
292 |
325 |
380 |
|
L3 |
245 |
245 |
245 |
245 |
245 |
245 |
400 |
400 |
400 |
400 |
431 |
|
Ф1 |
152 |
152 |
152 |
152 |
152 |
152 |
300 |
300 |
305 |
305 |
290 |
