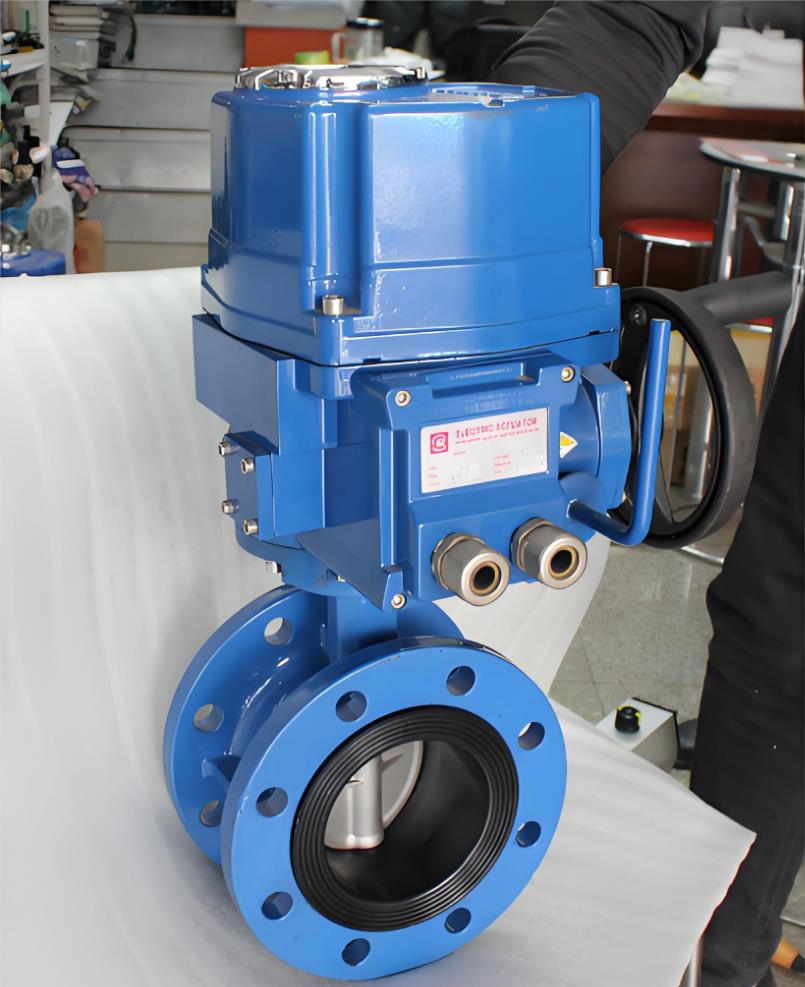

电动调节蝶阀以220V AC电源为动力，接受0~10mA或4~20mA标准信号，驱使阀门开度与此操作信号相对应，达到调节介质压力、流量、温度之目的，结构简单，操作方便。阀板为椭圆斜关结构，泄漏量小。适用于大口径、大流量场合。由于有自清洗作用，所以特别适用于通风系统和含有悬浮颗粒介质的调节。
该蝶阀与电动执行机构配套使用，能对冶金、电力、石化、轻仿、建材、环保工业管路中各种液体、气体、尘气、烟气等介质通过不同的控制信号改变流量大小，从而实现工业过程的自动调节和远距离控制。
ZDRWG型电动调节蝶阀主要技术参数
|
公称通径mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
额定流量系数Kv |
85 |
220 |
340 |
530 |
770 |
1360 |
2310 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
27100 |
34000 |
|
公称压力MPa |
0.1 |
|
允许压差MPa |
0.6 |
0.5 |
0.25 |
0.14 |
0.06 |
0.032 |
0.046 |
0.029 |
0.02 |
0.033 |
0.024 |
0.014 |
0.009 |
0.016 |
0.011 |
0.008 |
|
阀板转角 |
0~70° |
|
流量特性 |
近似等百分比 |
|
阀颈型式 |
普通式（常温型）；热片式（中温型） |
|
介质温度℃ |
铸铁：-20~+200；铸钢：-40~+250（常温型）； -40~+450（中温型） |
|
法兰标准 |
法兰连接：JB81-59 |
注：1. 表列许用压差为阀板70°全开时的值，小于70°使用时，△P为会提高。 2. 如欲高于表列许用压差可选配大一档执行机构。
ZDRWG型电动调节蝶阀性能指标
|
项目 |
指标值 |
项目 |
指标值 |
|
基本误差% |
≤±3.5 |
始终点偏差% |
≤±3.0 |
|
回差% |
≤3.0 |
额定转角偏差% |
≤±3 |
|
死区% |
≤3.0 |
允许泄漏量L/h |
0.5%×阀额定容量 |
ZDRWG型电动调节蝶阀主要零件材质及可用温度范围
|
阀体、阀板 |
不锈钢SUS304 |
-250~+550℃ |
|
阀杆 |
不锈钢SUS316L |
|
填料 |
柔性石墨 |
-200~+600℃ |
