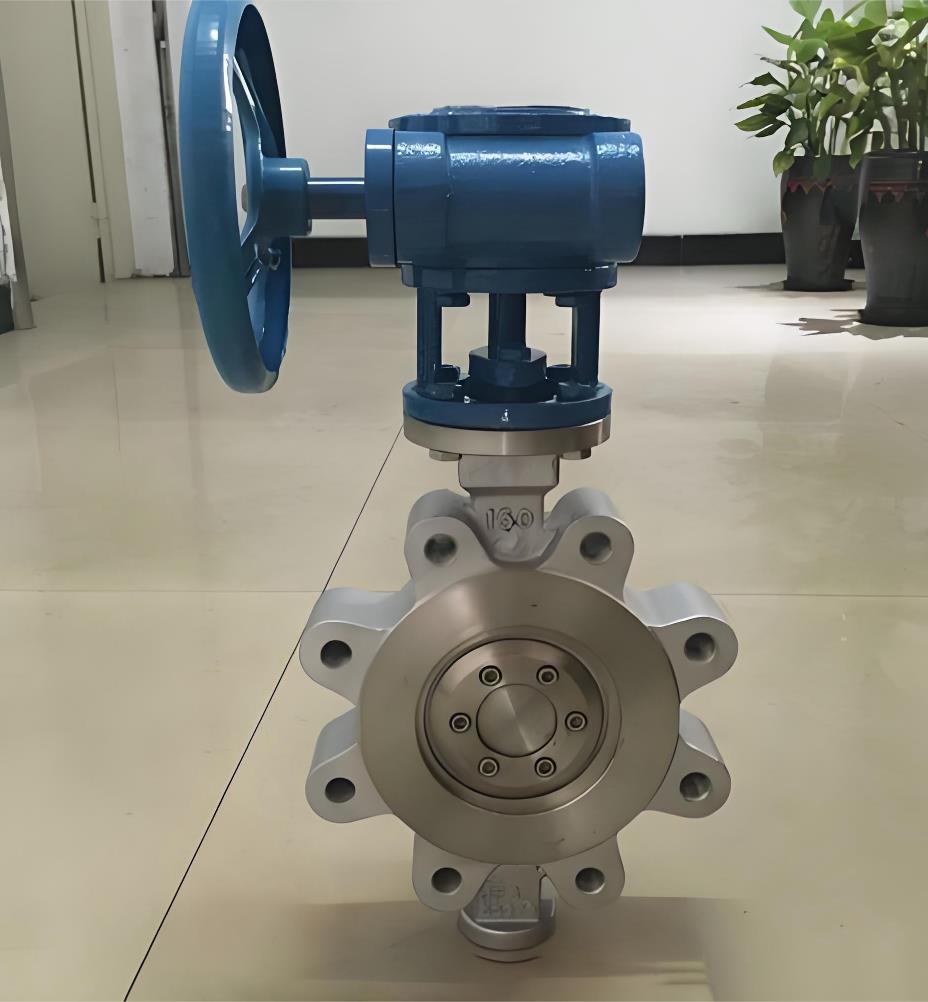

美标凸耳蝶阀-D315W/D330W美标凸耳蝶阀-进口美标凸耳蝶阀-上海阀盛阀门制造有限公司

美标凸耳蝶阀该系列蝶阀式我公司工程技术人员研制开发的新一代高性能产品，其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁治金、石油、化工、电力等工业管道上作截断或调节介质流量用。该帆门采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。

美标凸耳蝶阀主要技术参数

公称通经	DN（in)	2"-36"	2"-36"
公称压力	PN(MPa)	150LB	300LB
实验压力Ps（MPa）	强度试验	3.0	7.5
实验压力Ps（MPa）	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、酸碱类、海水等
适用温度	-40～425℃

美标凸耳蝶阀主要零件材料

名称	材料
阀体	WCB、CFB、CF8M
阀板	WCB、CFB、CF8M
帆杆	304、316、1Cr13
密封套	316、304
填料	柔性石墨、氟塑料

美标凸耳蝶阀主要连接尺寸

型号	英寸	L		L1		D		D1		D2		H2		H1		H		M	Z-d
型号	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	M	Z-d
D315W/F 连接尺寸	2"	1.72	43	4.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19
	3"	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19
	4"	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19
	5"	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22
	6"	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22
	8"	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22
	10"	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25
	12"	3.38	86	4.00	178	19.00	483	17.00	298.5	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25
	14"	3.63	92	4.20	190	21.00	533	18.75	362	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29
	16"	4.00	102	8.50	216	23.00	597	21.25	432	18.50	470	13.98	355	34.25	840	38.58	980	M30	16-29
	18"	4.50	114	8.74	222	25.00	635	22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32
	20"	5.00	127	9.00	229	27.50	399	25.00	540	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32
	24"	6.06	154	10.50	267	32.00	813	29.50	578	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35
	30"	6.50	165	11.50	292	38.75	985	36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35
	32"	7.50	190	12.50	318	41.75	1060	38.50	749.5	36.00	914	24.80	630	56.50	1435	62.40	1585	M39	28-41
	36"	8.00	203	13.00	330	46.00	1168	42.75	914	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41
