保温三通球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

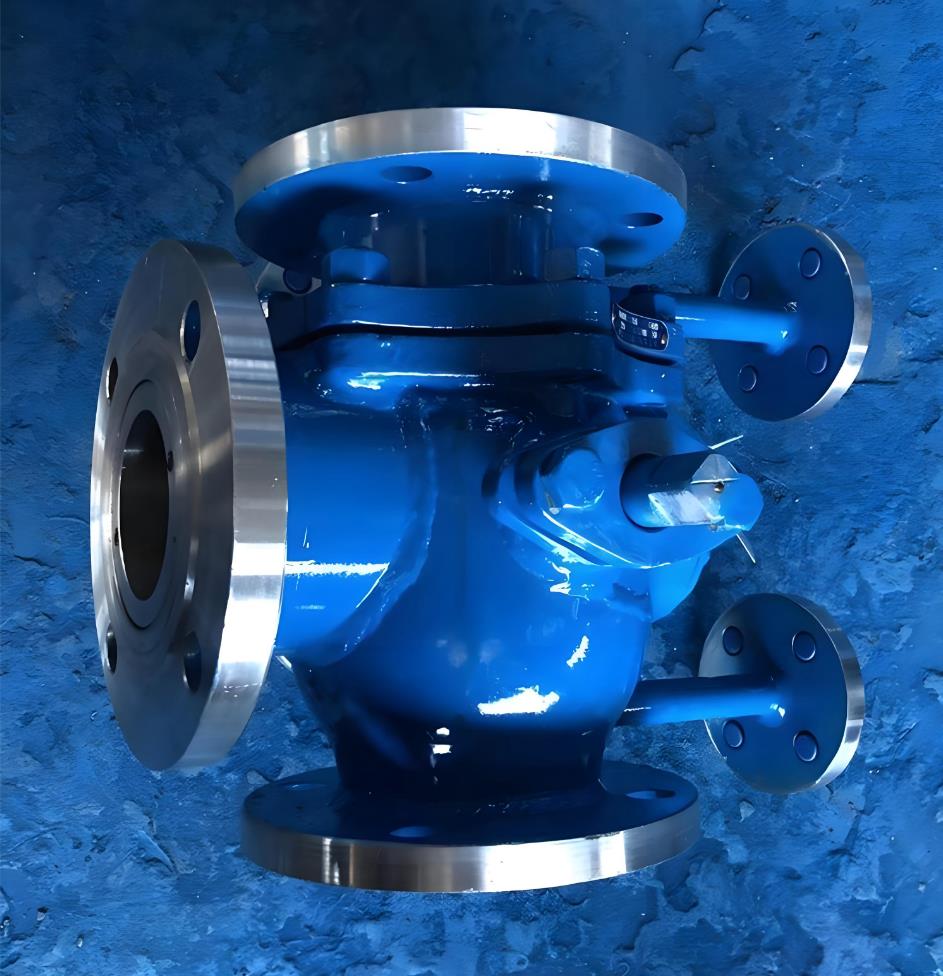

保温三通球阀产品特点

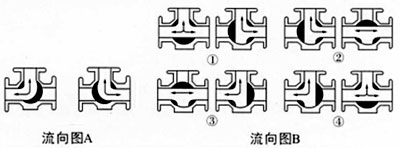

1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）
2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。（如流向图B）
一、保温三通球阀连接尺寸表
|
公称压力或压力级 |
主要尺寸 |
公称通径DN（mm/in） |
|
15/1/2 |
20/3/4 |
25/1 |
32/1/4 |
40/1/2 |
50/2 |
65/2/1/2 |
80/3 |
100/4 |
125/5 |
150/6 |
200/8 |
|
PN1.06pa |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
500 |
|
PN2.5pa |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
PN4.0pa |
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
|
CLASS150 |
W |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
二、保温三通球阀型号、零件材料及主要参数
|
公称压力或压力级 |
法兰
密封性 |
产品型号 |
|
PN1.6pa |
凸面 |
BQ45F-16C |
BQ45F-16P |
BQ45F-16CF8 |
BQ45F-16CF3 |
BQ45F-16R |
BQ45F-16CF8 |
BQ45F-16R3 |
|
PN2.5pa |
光滑面 |
BQ45F-25 |
BQ45F-25P |
BQ45F-25CF8 |
BQ45F-25CF3 |
BQ45F-25R |
BQ45F-25CF8 |
BQ45F-25R3 |
|
PN4.0pa |
凹凸面 |
BQ45F-40 |
BQ45F-40P |
BQ45F-40CF8 |
BQ45F-40CF3 |
BQ45F-40R |
BQ45F-40CFR8 |
BQ45F-40R3 |
|
CLASS150 |
凸面 |
BQ45F-150（Lb）C |
BQ45F-150（Lb）P |
BQ45F-150（Lb）P8 |
BQ45F-150（Lb）P3 |
BQ45F-150（Lb）R |
BQ45F-150（Lb）R8 |
BQ45F-150（Lb）R3 |
|
主要零件材料 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG18Ni12Mo2T |
CF8M(316) |
CF8M(316L) |
|
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9(304) |
00Cr19Nill(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2(316) |
0Cr17Ni12Mo2(316L) |
|
密封圈 |
聚四氟乙烯 对位聚笨 |
|
填料、垫圈 |
V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 |
|
适用
工况 |
适用介质 |
重油、胶类等 |
硝酸腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀性介质 |
|
适用温度 |
-28~300℃ |
|
应用
规范 |
法兰尺寸 |
JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214 |
|
体验试验按 |
GB/T13927-89JB/T9092-99 |
|
其余制造规范均按本厂标准 |
|
备注 |
保温三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即 BQ45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
