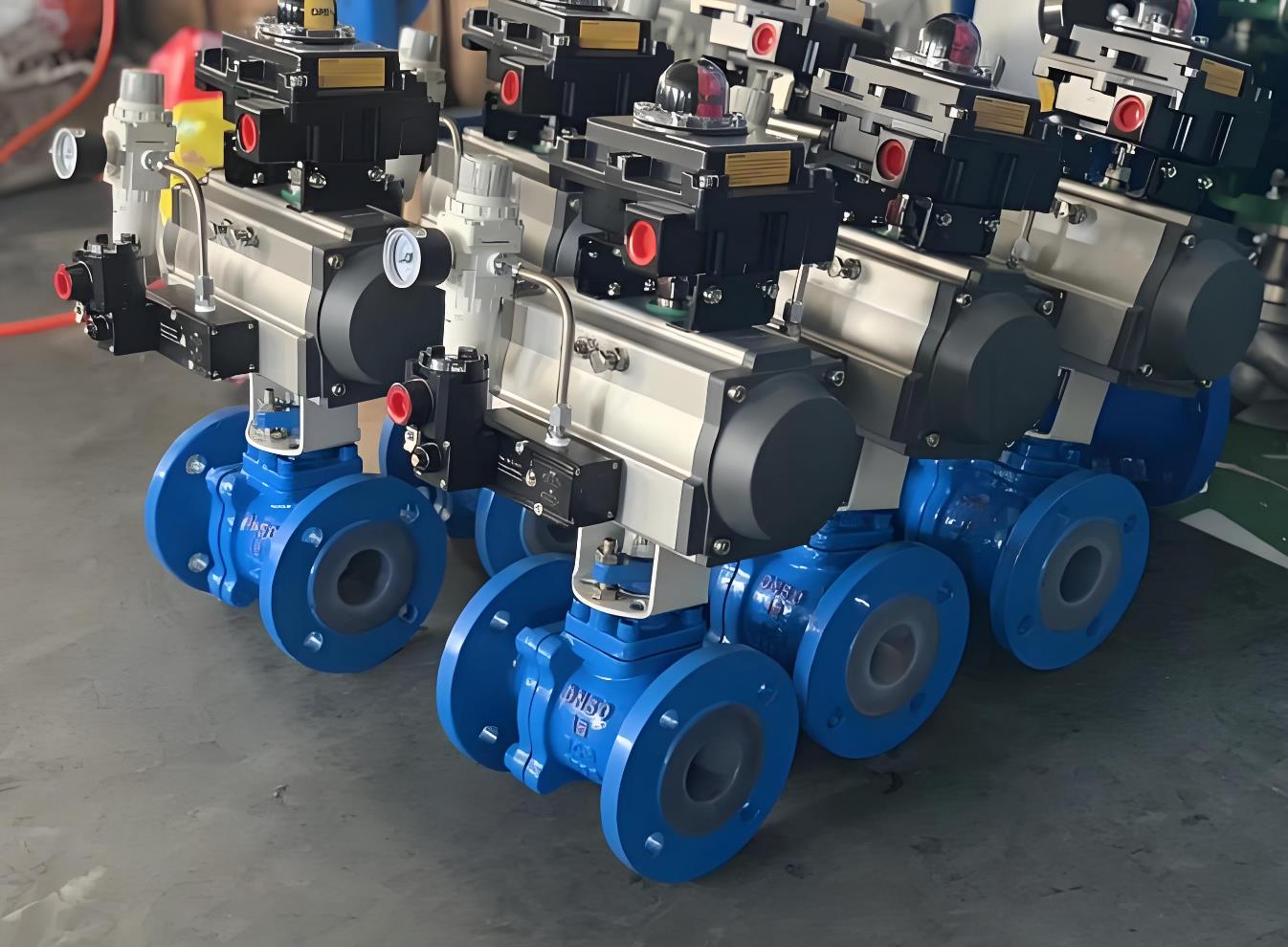

气动衬氟球阀可分为对分二片式和三片式两种结构型式，除具有的流体阻力小，启闭速度快，结构简单外，采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。

气动衬氟球阀基本型号

手动	Q41F3	蜗轮	Q341F3
	Q41F46		Q341F46
气动	Q641F3	电动	Q941F3
	Q641F46		Q941F46

气动衬氟球阀技术规范

设计标准	GB12237
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	JB/T9092-99
驱动方式	手动、电动、气动、蜗轮

气动衬氟球阀主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P8	R8	R3	R3
1	阀体／阀盖	A216-C	A216-WCB	A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
2	球体/阀杆	A216-WCB		A351-CF8	A351-CF8M	A351-CF3	A351-CF3M
3	衬里／阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4	填料/压盖	PTFE(F4)		A351-CF3		A351-CF3
5	填料	A216-WCB		A351-CF8		A351-CF8
6	支架	A193-B7		A194-8		A193-B8M
7	紧固螺栓	A193-B7		A193-B8M		A194-8
8	螺母	A194-2H		A194-8		A194-8
9	操作手柄	A216-WCB		A216-WCB		A216-WCB

气动衬氟球阀主要外型和连接尺寸

公称通径		标准值							参考值
DN（mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	W	Do(蜗轮)	H	WT(Kg)
DN（mm）	NPS （inch）	PN1.0MPa
15	1/2	140	95	65	45	2	14	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-Φ14	160		110	5.7
40	11/2	180	145	110	85	2	18	4-Φ14	200		120	7
50	2	200	160	125	100	3	20	4-Φ14	250		135	9.5
65	11/2	220	180	145	120	3	20	4-Φ14	300		145	15
80	3	250	195	160	135	3	22	4-Φ14	350		185	19
100	4	280	215	180	155	3	22	8-Φ18	400		95	33
125	5	320	245	210	185	3	24	8-Φ18	500		210	58
150	6	360	280	240	210	3	24	8-Φ23		200	450	93
200	8	457	335	295	265	3	26	8-Φ23		240	490	155
250	10	533	390	350	320	3	28	12-Φ23		240	550	210

气动衬氟球阀主要外型和连接尺寸

PN1.6MPa
15	1/2	140	95	65	45	2	14	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	21/4	165	135	100	78	2	18	4-Φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-Φ18	200		120	7
50	2	200	160	125	100	3	20	4-Φ18	250		135	9.5
65	11/2	220	180	145	120	3	20	4-Φ18	300		145	15
80	3	250	195	160	135	3	22	8-Φ18	350		185	19
100	4	280	215	180	155	3	24	8-Φ18	400		195	33
125	5	320	245	210	185	3	26	8-Φ18	500		210	58
150	6	360	280	240	210	3	28	8-Φ23		200	450	93
200	8	457	335	295	265	3	30	12-Φ23		240	490	155
PN2.5MPa
15	1/2	140	95	65	45	2	16	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-Φ18	160		110	5.7
40	11/2	180	145	110	85	3	18	4-Φ18	200		120	7
50	2	200	160	125	100	3	20	4-Φ18	250		135	9.5
65	21/2	220	180	145	120	3	22	8-Φ18	300		145	15
80	3	250	195	160	135	3	22	8-Φ18	300		185	19
100	4	280	230	190	160	3	24	8-Φ23		200	195	33
125	5	320	270	220	188	3	28	8-Φ25		200	210	58
150	6	360	300	250	218	3	30	8-Φ25		200	450	93
