三片式法兰球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。

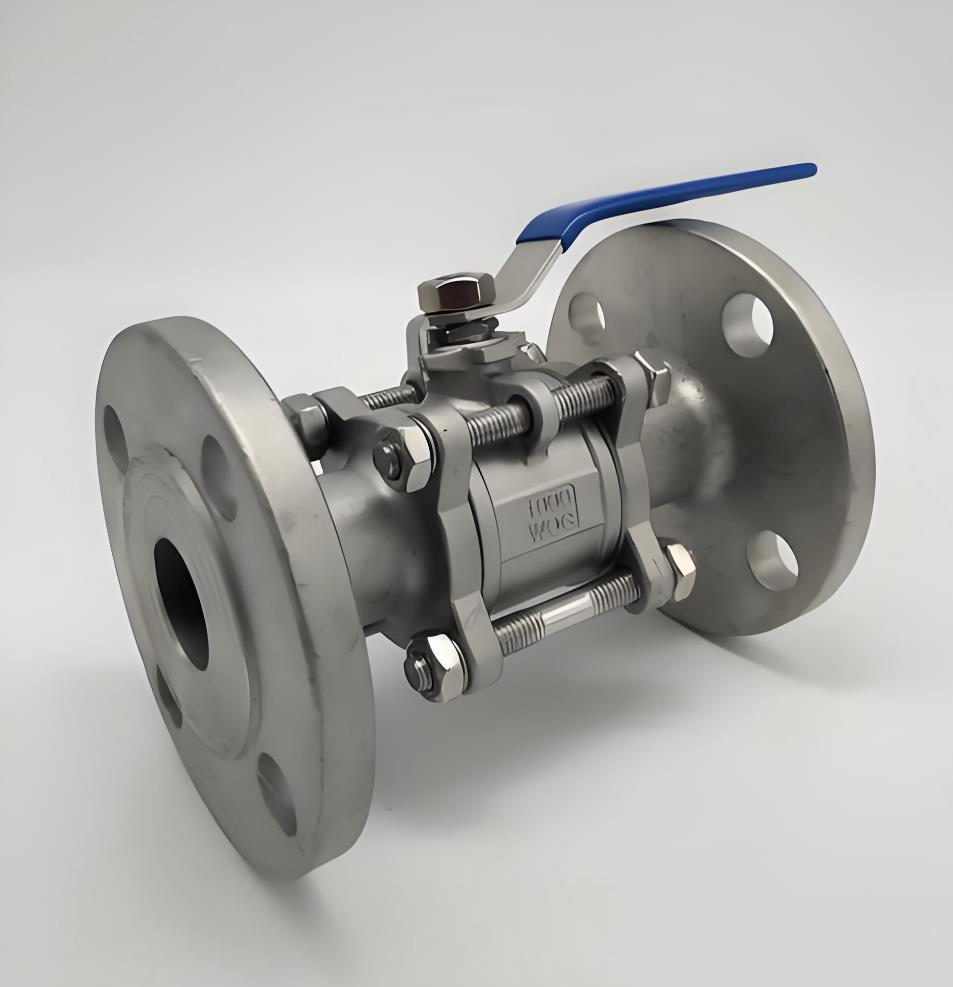

Q41F三片式法兰球阀产品特征
|
公称压力 |
1.6-6.4MPa |
|
适用稳定范围 |
-20～232℃～350℃ |
|
适用介质 |
水、油、气及某些腐蚀性液体（W。O。G） |
|
对焊标准(BW) |
GB12224.ANSIB16.25 |
Q41F三片式法兰球阀主要连接尺寸及重量
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
Q41F三片式法兰球阀主要零件材料
|
零件名称 |
材质 |
|
不锈钢 |
碳钢 |
|
螺栓 |
不锈钢SS304 |
碳钢 |
|
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
螺母 |
不锈钢SS304 |
碳钢 |
|
阀盖 |
不锈钢CF8/CF8M |
碳钢WCB |
|
阀体 |
不锈钢CF8/CF8M |
碳钢WCB |
|
球体 |
不锈钢CF8 |
不锈钢CF8 |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
压紧螺母 |
不锈钢SS316 |
不锈钢SS304 |
|
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
