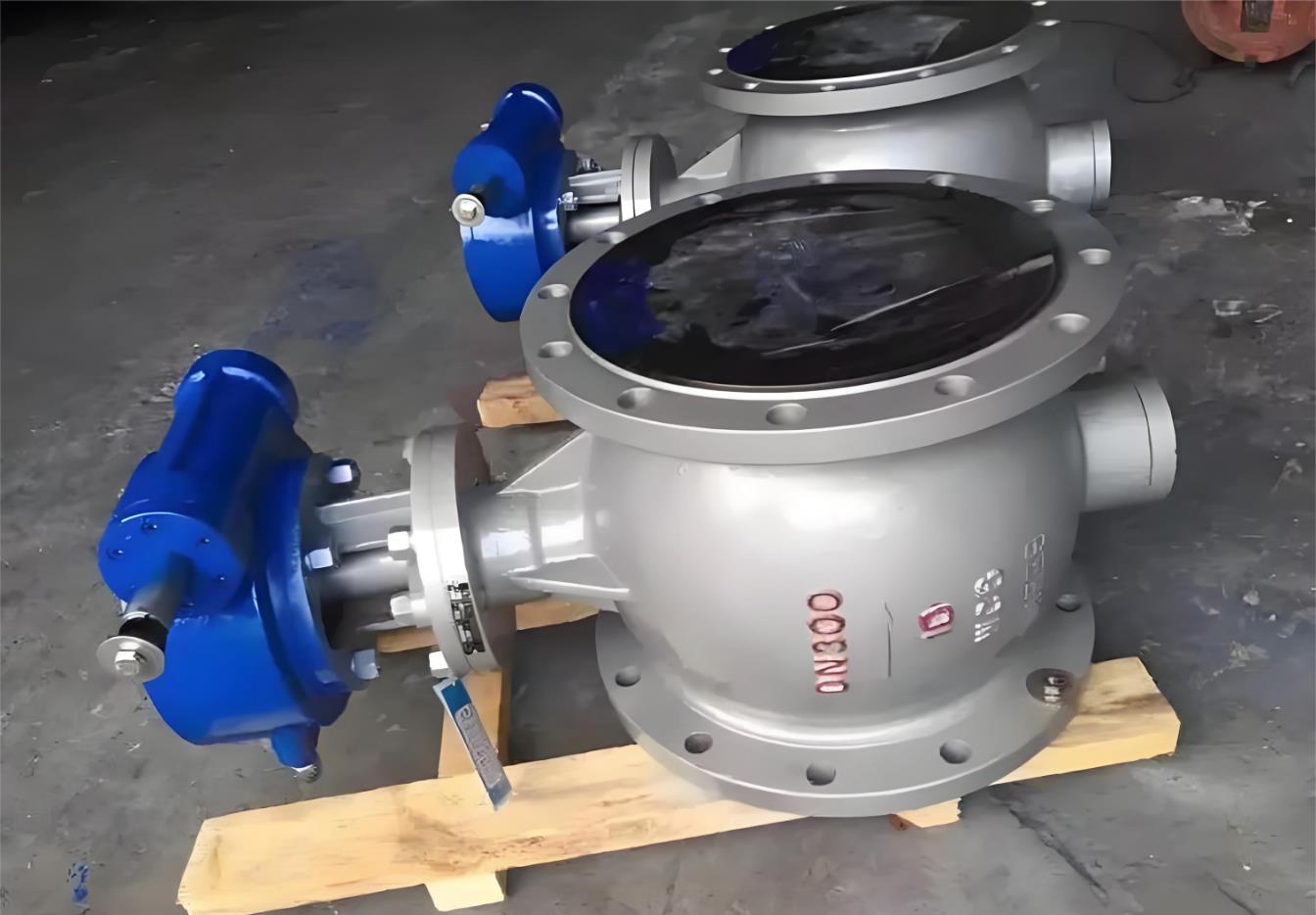

硬密封偏心半球阀是利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
硬密封偏心半球阀主要材料
|
序号
|
名称 |
代号 |
材料 |
|
WCB |
304 CF8 |
316 CF8M |
|
1 |
阀体 |
|
WCB ZG230-450 |
0Cr18Ni9 |
0Cr18Ni12Mo2Ti |
|
2 |
下端盖 |
|
Q235-A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
3 |
内六角圆柱头螺钉 |
GB/T70-2000 |
Q235-A |
1Cr17Ni2 |
0Cr18Ni12Mo2Ti |
|
4 |
下固定轴调节螺栓 |
|
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
5 |
六角螺母 |
GB/T6710-2000 |
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
6 |
下垫片 |
|
不锈钢柔性石墨；PTFE；316夹柔性石墨 |
|
7 |
下轴承 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
8 |
下固定轴 |
|
2Cr13 |
304 |
0Cr18Ni12Mo2Ti |
|
9 |
球体 |
|
ZG2Cr13 |
0Cr18Ni9 |
0Cr18Ni12Mo2Ti |
|
10 |
阀座压圈 |
|
Q225-A |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
11 |
阀座 |
|
Q225-A |
PTFE/1Cr18Ni12Mo2Ti |
PTFE/1Cr18Ni12Mo2Ti |
|
12 |
内六角圆柱头螺钉 |
GB/T70-2000 |
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
13 |
阀座垫片 |
|
不锈钢柔性石墨 |
1Cr17Ni2 |
0Cr18Ni12Mo2Ti |
|
14 |
阀杆 |
|
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
15 |
上轴承 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
16 |
对开圆环 |
|
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
定位圈 |
|
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
填料 |
|
柔性石墨 |
柔性石墨；PTFE |
柔性石墨；PTFE |
|
19 |
六角螺塞垫片 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni9Ti |
|
20 |
六角螺塞 |
|
2Cr13 |
1Cr17Ni2 |
1Cr17Ni2 |
|
21 |
六角螺塞 |
|
2Cr13 |
1Cr17Ni2 |
1Cr17Ni2 |
|
22 |
支架 |
|
WCB ZG230-450 |
WCB；304 |
WCB；304 |
|
23 |
双头螺栓 |
GB/T901-1988 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
|
24 |
六角螺母 |
GB/T6170-2000 |
Q245-A |
0Cr18Ni9 |
0Cr18Ni9 |
|
25 |
填料压套 |
|
1Cr13 |
1Cr18Ni12Mo2Ti/1Cr18Ni9 |
1Cr18Ni12Mo2Ti/1Cr18Ni9 |
|
26 |
填料压板 |
|
WCB |
0Cr18Ni9 |
0Cr18Ni9 |
|
27 |
双头螺栓 |
GB/T901-1988 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
|
28 |
六角螺母 |
GB/T6170-2000 |
Q245-A |
0Cr18Ni |
0Cr18Ni |
|
29 |
六角螺栓 |
GB/T5783-200 |
Q235-A |
1Cr17Ni2 |
1Cr17Ni2 |
|
30 |
驱动装置 |
|
|
|
|
|
31 |
六角螺塞垫片 |
|
0Cr18Ni9Ti |
0Cr18Ni9Ti |
0Cr18Ni9Ti |
|
32 |
六角螺塞 |
|
2Cr13 |
0Cr18Ni9Ti |
0Cr18Ni9Ti |
硬密封偏心半球阀性能范围
|
材料性能
|
材料代号 |
|
WCB |
304 |
316 |
304L |
316L |
321 |
|
ZG230 |
0Cr18Ni9（CF8） |
1Cr18Ni12Mo2Ti
（CF8M） |
00Cr18Ni10
（CF3） |
00Cr17Ni14Mo2
（CF3M） |
ZG7Cr18Ni9T
（F347） |
|
适用介质 |
水、油品、蒸汽 |
硝酸类 |
醋酸类 |
强氧化介质 |
尿素等腐蚀介质 |
硝酸类 |
|
测试范围Mpa |
|
项目 |
公称压力 |
壳体压力试验 |
密封测试 |
上密封测试 |
低压密封测试 |
探伤测试 |
|
试验介质 |
水 Mpa |
水 Mpa |
水 Mpa |
气 Mpa |
GB/T6440-1992 |
|
时间 |
（S） |
120 |
60 |
60 |
0.5~0.6 |
|
压力测试 |
1.0Mpa |
1.5 |
1.1 |
1.1 |
|
|
1.6Mpa |
2.4 |
1.76 |
1.76 |
|
|
2.5Mpa |
3.75 |
2.75 |
2.75 |
硬密封偏心半球阀主要连接尺寸
|
公称压力
PN/Mpa
|
公称通径
DN/mm |
尺寸（mm） |
|
L |
D |
K |
d |
f |
C |
Z-￠d |
H |
|
1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
|
50 |
178 |
165 |
125 |
100 |
|
|
65 |
190 |
185 |
145 |
120 |
18 |
280 |
|
80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 |
|
100 |
229 |
220 |
180 |
155 |
370 |
|
125 |
254 |
250 |
210 |
185 |
22 |
430 |
|
150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 |
|
200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 |
|
250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 |
|
300 |
502 |
460 |
410 |
375 |
4 |
760 |
|
350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 |
|
400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 |
|
450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 |
|
500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 |
|
600 |
813 |
840 |
770 |
718 |
5 |
48 |
20-￠36 |
1210 |
|
Q340H Q340Y-10 C （WCB/304/316） |
|
公称压力
PN/Mpa |
公称通径
DN/mm |
尺寸（mm） |
|
L |
D |
K |
d |
f |
C |
Z-￠d |
H |
|
1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
|
50 |
178 |
165 |
125 |
100 |
|
|
65 |
190 |
185 |
145 |
120 |
18 |
280 |
|
80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 |
|
100 |
229 |
220 |
180 |
155 |
370 |
|
125 |
254 |
250 |
210 |
185 |
22 |
430 |
|
150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 |
|
200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 |
|
250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 |
|
300 |
502 |
460 |
410 |
375 |
4 |
760 |
|
350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 |
|
400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 |
|
450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 |
|
500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 |
|
600 |
813 |
840 |
770 |
718 |
5 |
48 |
20-￠36 |
1210 |
