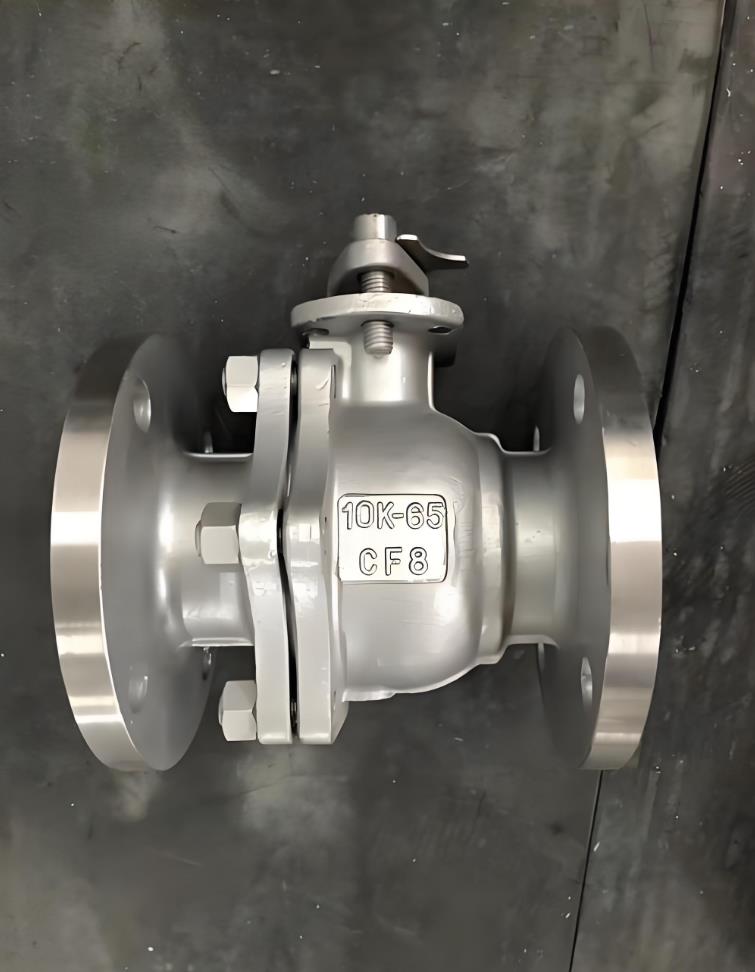

日标球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。
日标球阀标准
设计与制造按ANSI B16.34，JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003
日标球阀试验压力
|
试验项目 |
壳体试验 |
密封试验 |
上密封试验 |
气密封试验 |
|
介质 |
水 |
气 |
|
单位 |
MPa |
MPa |
MPa |
MPa |
|
公称压力 |
10K |
2.4 |
1.5 |
1.5 |
0.5-0.7 |
|
20K |
5.8 |
4.0 |
4.0 |
日标球阀主要零件材料
|
名称 |
材料 |
|
阀体
阀盖 |
A216WCB |
A352 LCB |
A217 WC6 |
A217 WC9 |
A217C5 |
A351 CF8 |
A351 CF8M |
A351 CF3 |
A351 CF3M |
|
球体 |
A182 F6 |
A182 F304 |
|
阀杆 |
A182 F6 |
A182 F304 |
A182 F316 |
A182 F304L |
A182 F316L |
|
手柄 |
KTH350-10 |
|
螺柱 |
A193-B7 A320-L7 A193-B8 |
|
螺母 |
A194-2H A194-7 A194-8 |
日标球阀主要连接尺寸
|
型号 |
规格 (mm) |
尺寸 (mm) |
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
D0 |
|
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K |
1/2″ |
15 |
108 |
95 |
70 |
52 |
12 |
4-Φ15 |
68 |
115 |
|
3/4″ |
20 |
117 |
100 |
75 |
58 |
14 |
4-Φ15 |
75 |
130 |
|
1″ |
25 |
127 |
125 |
90 |
70 |
14 |
4-Φ19 |
85 |
150 |
|
11/4″ |
32 |
140 |
135 |
100 |
80 |
16 |
4-Φ19 |
96 |
190 |
|
11/2″ |
40 |
165 |
140 |
105 |
85 |
16 |
4-Φ19 |
107 |
230 |
|
2″ |
50 |
178 |
155 |
120 |
100 |
16 |
4-Φ19 |
118 |
240 |
|
21/2″ |
65 |
190 |
175 |
140 |
120 |
18 |
4-Φ19 |
145 |
280 |
|
3″ |
80 |
203 |
185 |
150 |
130 |
18 |
8-Φ19 |
160 |
310 |
|
4″ |
100 |
229 |
210 |
175 |
155 |
18 |
8-Φ19 |
185 |
330 |
|
5″ |
125 |
356 |
250 |
210 |
185 |
20 |
8-Φ23 |
230 |
600 |
|
6″ |
150 |
394 |
280 |
240 |
215 |
22 |
8-Φ23 |
260 |
800 |
|
8″ |
200 |
457 |
330 |
290 |
265 |
22 |
12-Φ23 |
310 |
1000 |
|
10″ |
250 |
533 |
400 |
355 |
325 |
24 |
12-Φ25 |
350 |
1200 |
日标球阀主要连接尺寸
|
型号 |
规格(mm) |
尺寸 (mm) |
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
D0 |
|
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K |
1/2″ |
15 |
140 |
95 |
70 |
52 |
14 |
4-Φ15 |
72 |
115 |
|
3/4″ |
20 |
152 |
100 |
75 |
58 |
16 |
4-Φ15 |
75 |
130 |
|
1″ |
25 |
165 |
125 |
90 |
70 |
16 |
4-Φ19 |
85 |
150 |
|
11/4″ |
32 |
178 |
135 |
100 |
80 |
18 |
4-Φ19 |
95 |
190 |
|
11/2″ |
40 |
190 |
140 |
105 |
85 |
18 |
4-Φ19 |
110 |
230 |
|
2″ |
50 |
216 |
155 |
120 |
100 |
22 |
8-Φ19 |
120 |
240 |
|
21/2″ |
65 |
241 |
175 |
140 |
120 |
24 |
4-Φ19 |
150 |
280 |
|
3″ |
80 |
283 |
200 |
160 |
135 |
26 |
8-Φ23 |
165 |
310 |
|
4″ |
100 |
305 |
225 |
185 |
160 |
28 |
8-Φ23 |
190 |
330 |
|
5″ |
125 |
381 |
270 |
225 |
195 |
30 |
8-Φ25 |
240 |
600 |
|
6″ |
150 |
403 |
305 |
260 |
230 |
32 |
12-Φ25 |
270 |
800 |
|
8″ |
200 |
502 |
350 |
305 |
275 |
34 |
12-Φ25 |
315 |
1000 |
|
10″ |
250 |
568 |
430 |
380 |
345 |
34 |
12-Φ27 |
380 |
1200 |
