斜盘式止回阀当前位置：首页 > 产品中心 > 止回阀 > 斜盘式止回阀
  • 斜盘式止回阀

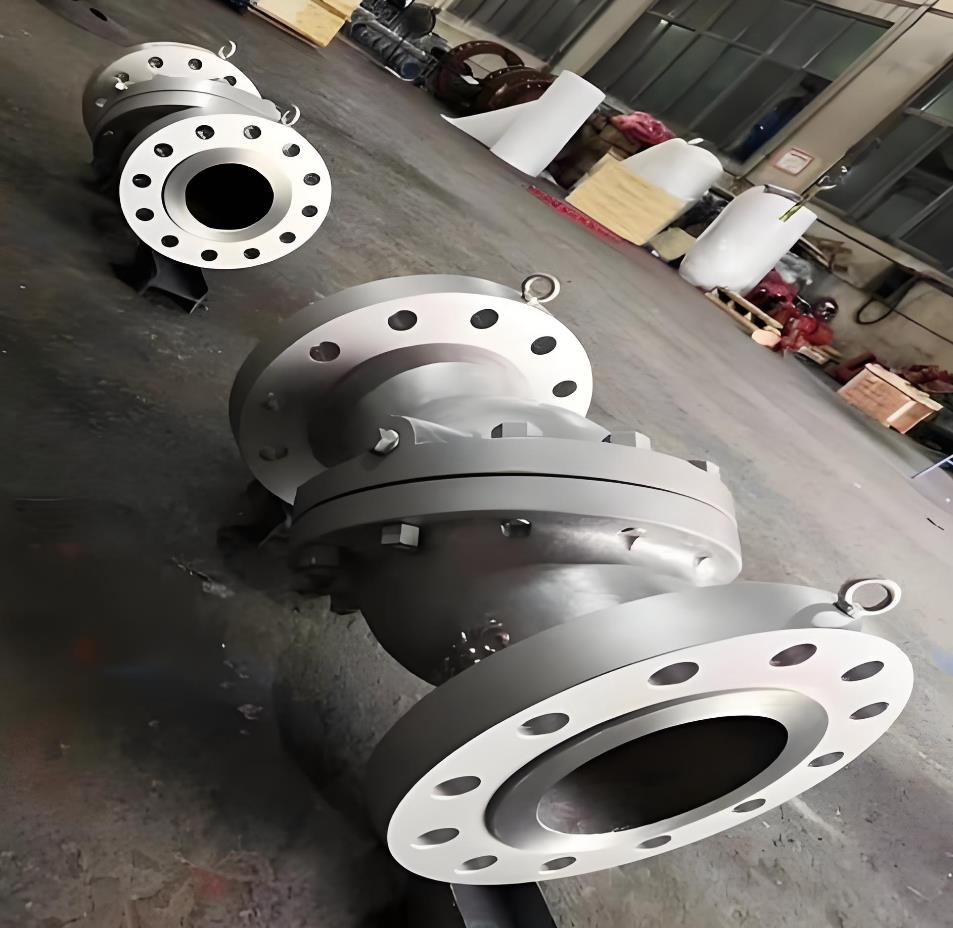

斜盘式止回阀

  • 产品名称：斜盘式止回阀
  • 产品型号：HX44HF
  • 产品口径：DN50-500mm
  • 产品压力：150-600LB
  • 产品材质：碳钢、不锈钢
  • 联系电话：021-51061127
  • 联系传真：021-51062214
  • Email：fashengfamen@126.com
  • 联系人：陈云非
  • 联系手机：18217570461
  • QQ：203398752
  • 公司名：上海阀盛阀门制造有限公司
  • 帐号：03416900040048386
  • 开户行：农行上海水清南路支行
  • 售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产斜盘式止回阀，可提供斜盘式止回阀价格，斜盘式止回阀说明书，斜盘式止回阀实物图，斜盘式止回阀结构图，斜盘式止回阀外形尺寸，斜盘式止回阀执行标准，斜盘式止回阀工作原理，斜盘式止回阀作用特点。

一、HX44HF斜盘式止回阀结构特点：
双偏心阀瓣，关闭时阀痤与密封面逐步接触，达到无撞击、无噪声工作。
微弹性金属阀座，密封性能好。
蝶式阀瓣设计，开关迅速、灵敏，使用寿命长。
斜盘式结构使流体通道呈流线型，流阻小，有节能效果。
止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
二、HX44HF斜盘式止回阀设计规范：
产品设计按：ASME B16.34
结构长度按：ASME B16.10
法兰尺寸按：ASME B16.5 GB HG SH
检验和试验按：API 598
压力等级：Class 150、300、600、900、1500

三、HX44HF斜盘式止回阀结构尺寸：

DN(mm)
L(mm)
H(mm)
H(mm)
(KG)
50
234
98
320
18
65
240
115
410
22
80
285
131
430
30
100
325
145
480
55
125
345
160
535
70
150
395
185
600
80
200
470
160
675
110
250
575
180
720
210
300
640
200
820
330
350
645
225
860
380
400
970
750
950
350
