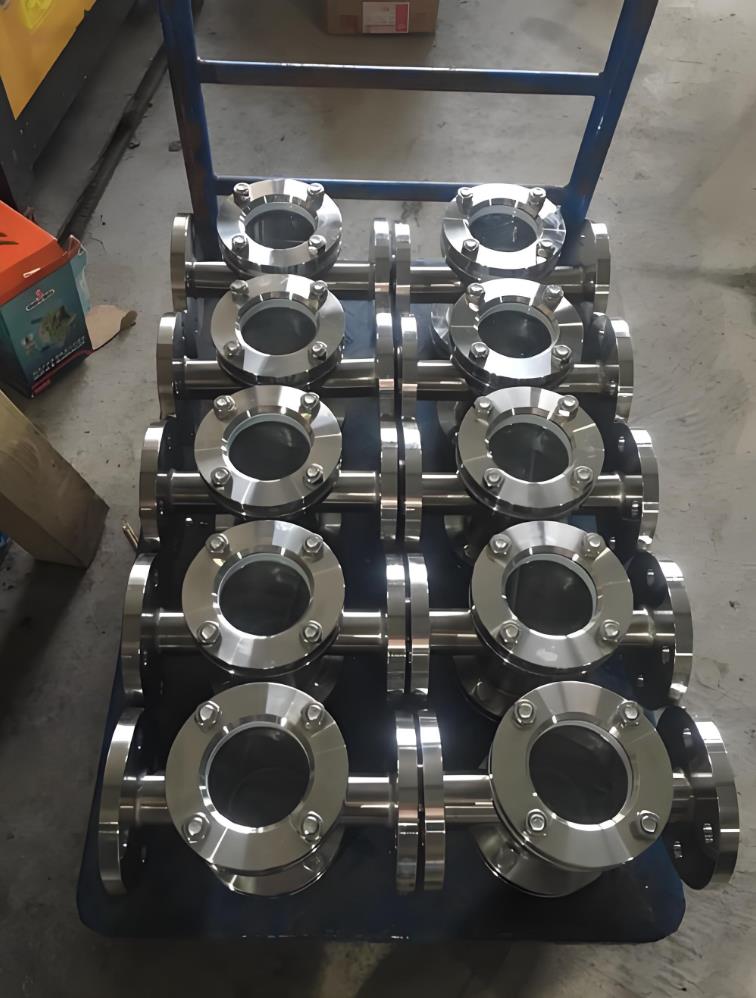

直通视镜当前位置：首页 > 产品中心 > 视镜 > 直通视镜
  • 直通视镜

直通视镜

  • 产品名称：直通视镜
  • 产品型号：SJ-3
  • 产品口径：DN25-150mm
  • 产品压力：0.6-2.5MPa
  • 产品材质：铸钢、不锈钢
  • 联系电话：021-51061127
  • 联系传真：021-51062214
  • Email：fashengfamen@126.com
  • 联系人：陈云非
  • 联系手机：18217570461
  • QQ：203398752
  • 公司名：上海阀盛阀门制造有限公司
  • 帐号：03416900040048386
  • 开户行：农行上海水清南路支行
  • 售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产直通视镜，可提供直通视镜价格，直通视镜说明书，直通视镜实物图，直通视镜结构图，直通视镜外形尺寸，直通视镜执行标准，直通视镜工作原理，直通视镜作用特点。

直通视镜产品概述：
直通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。直通视镜产品特点：直通视镜用于排液或糟前的固流，冷却水等液体管路上以观察液体流动情况。阀体材料：有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围：有2.5、6公斤/厘米2两种。工作温度：金属≤200℃，塑料≤80℃，允许急变温度80℃ 公称直径：DN15~DN150厘米。

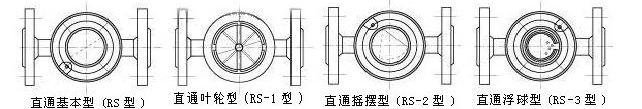

（1）、直通视镜结构图：

直通视镜

（2）、主要技术参数：

①、壳体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。
②、视窗材质：钢化硼硅玻璃、石英玻璃。
③、密封材质：丁腈橡胶、聚四氟乙烯。
④、工作压力（MPa）0.6~2.5

⑤、工作温度（℃）：0~200℃

（3）、直通视镜主要连接尺寸（0.6-2.5MPa）：

G
DN
2.5公斤
6公斤
外形尺寸
玻璃板
外形尺寸
玻璃板
H
L
直径
厚度
H
L
直径
厚度
1
25
200
181
65
10
200
189
65
10
1-1/4
32
260
226
95
15
260
234
95
15
1-1/2
40
260
226
95
15
260
234
95
15
2
50
320
266
140
20
320
278
140
20
2-1/2
65
320
266
140
20
320
278
140
20
3
80
360
300
165
20
360
308
165
20
4
100
360
300
165
20
360
308
165
20
5
125
440
356
165
20
440
364
165
20
6
150
440
356
165
20
440
364
165
20
（4）、直通视镜主要外形连接尺寸（2.5MPa）：
Pg=2.5公斤/厘米2
公称直径Dg
外形尺寸
玻璃板
型号
H
L
直径
厚度
25X32
260
226
95
15
HGS 07-105-01-1~7
40X50
320
266
140
20
HGS 07-105-02-1~7
50X60
320
266
140
20
HGS 07-105-03-1~7
65X80
360
300
165
20
HGS 07-105-04-1~7
80X100
360
300
165
20
HGS 07-105-05-1~7
（5）、直通视镜主要外形连接尺寸（0.6MPa）：
Pg=6公斤/厘米2
公称直径Dg
外形尺寸
玻璃板
型号
H
L
直径
厚度
25X32
260
234
95
15
HGS 07-106-01-1~7
40X50
320
278
140
20
HGS 07-106-02-1~7
50X60
320
278
140
20
HGS 07-106-03-1~7
65X80
360
308
165
20
HGS 07-106-04-1~7
80X100
360
308
165
20
HGS 07-106-05-1~7
（6）、直通视镜主要零部件材料：
壳体材质
碳钢WCB、不锈钢304、321、316、316L
视窗材料
钢化硼硅玻璃
石英玻璃
工作温度（℃）
0~250
0~800
公称压力（MPa）
＜0.6
0.6~2.5
密封件材质
丁腈橡胶、聚四氟乙烯
连接形式
螺纹连接、法兰连接
允许急变温度（℃）
＜60
法兰标准：HG20592-97PN1.0当客户需用GB、SH、HGI、JB或ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。
由我公司设计生产的【直通视镜】由于其安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性。自投放市场以来，深受广大用户的青睐。厂家普遍反映该视镜性能优越，运行安全，安装方便。请广大客户群放心选用我司视镜系列产品。
