截止阀形柱塞阀(活塞阀)
- 产品名称:截止阀形柱塞阀(活塞阀)
- 产品型号:UJ41S/H/Y、HS41S/H/Y
- 产品口径:DN50-500mm
- 产品压力:1-1.6Mpa
- 产品材质:铸铁、铸钢、不锈钢
- 联系电话:021-51061127
- 联系传真:021-51062214
- Email:fashengfamen@126.com
- 联系人:陈云非
- 联系手机:18217570461
- QQ:203398752
- 公司名:上海阀盛阀门制造有限公司
- 帐号:03416900040048386
- 开户行:农行上海水清南路支行
- 售后承诺:质保一年,质量三包:包修、包换、包退。
上海阀盛阀门制造有限公司主要生产截止阀形柱塞阀(活塞阀),可提供截止阀形柱塞阀(活塞阀)价格,截止阀形柱塞阀(活塞阀)说明书,截止阀形柱塞阀(活塞阀)实物图,截止阀形柱塞阀(活塞阀)结构图,截止阀形柱塞阀(活塞阀)外形尺寸,截止阀形柱塞阀(活塞阀)执行标准,截止阀形柱塞阀(活塞阀)工作原理,截止阀形柱塞阀(活塞阀)作用特点。

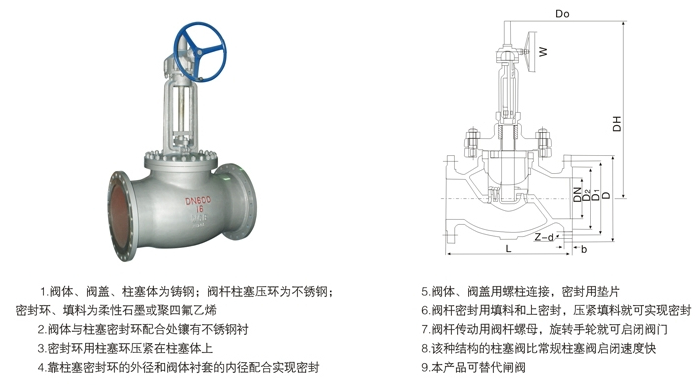

截止阀形柱塞阀(活塞阀)主要外形尺寸 :
通径DN | 尺寸 | ||||||||
L | D | D1 | D2 | b | Z-Φ d | H | H1 | D0 | |
UJ41HS-10C | |||||||||
50 | 180 | 160 | 125 | 100 | 20 | 4-18 | 175 | 300 | |
65 | 195 | 180 | 145 | 120 | 20 | 4-18 | 195 | 300 | |
80 | 210 | 195 | 160 | 135 | 22 | 4-18 | 225 | 320 | |
100 | 230 | 215 | 180 | 155 | 22 | 8-18 | 250 | 320 | |
125 | 255 | 245 | 210 | 185 | 24 | 8-18 | 270 | 360 | |
150 | 280 | 280 | 240 | 210 | 24 | 8-23 | 290 | 360 | |
200 | 330 | 335 | 295 | 265 | 26 | 8-23 | 320 | 450 | |
250 | 380 | 390 | 350 | 320 | 28 | 12-23 | 405 | 450 | |
300 | 420 | 440 | 400 | 368 | 28 | 12-23 | 560 | 1000 | |
350 | 450 | 500 | 460 | 428 | 30 | 16-23 | 620 | 1000 | |
UJ41HS-16C | |||||||||
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 234 | 268 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 284 | 330 | 240 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 214 | 358 | 280 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 365 | 427 | 320 |
125 | 400 | 240 | 210 | 185 | 22 | 8-18 | 401 | 475 | 360 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 415 | 505 | 400 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 508 | 626 | 450 |
250 | 650/700 | 405 | 355 | 320 | 30 | 12-25 | 590 | 740 | 500 |
300 | 700 | 460 | 410 | 375 | 30 | 12-25 | 1000 | 1160 | 560 |
350 | 787 | 520 | 470 | 435 | 34 | 16-25 | 1040 | 1210 | 640 |
400 | 914 | 580 | 525 | 485 | 36 | 16-30 | 1200 | 1400 | 720 |
450 | 978 | 640 | 585 | 545 | 40 | 20-30 | 800 | ||
500 | 978 | 715 | 650 | 608 | 44 | 20-34 | 800 |
