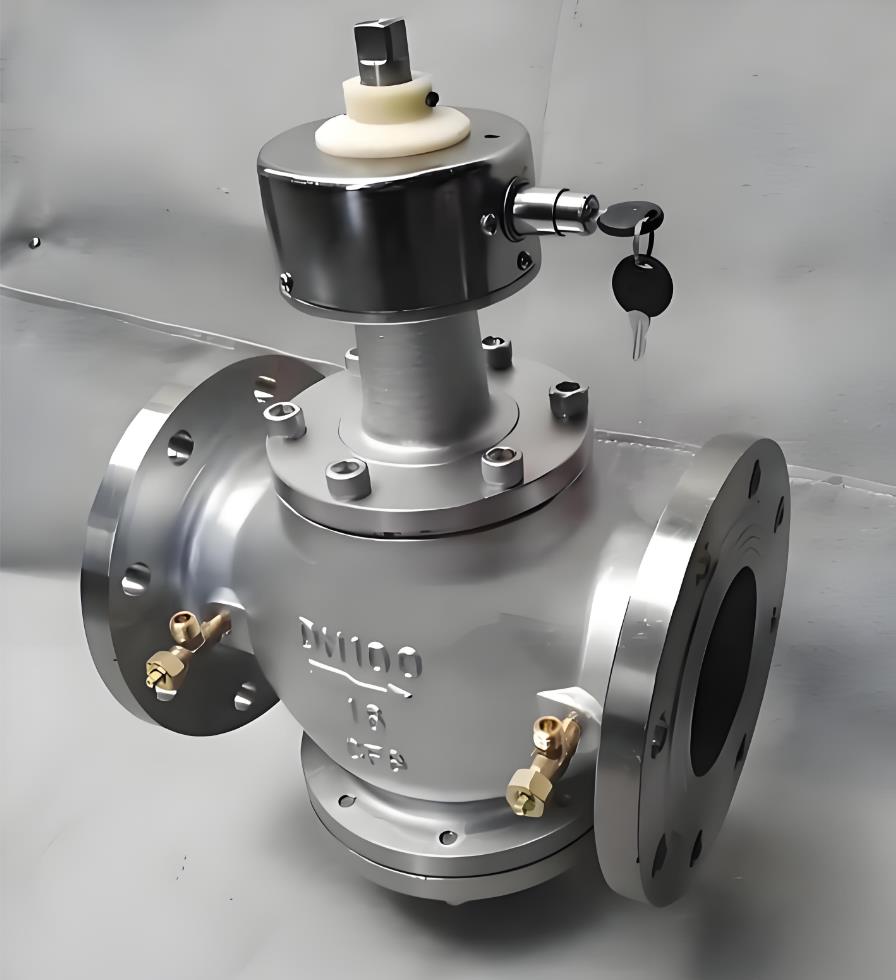

一、自力式流量平衡阀概述:
自力式流量平衡阀适用于荷重液体管路系统,是一种较为理想的新型节能阀门。该阀设有刻度的数字显示,可直观调到任一位置,并可锁定。该阀主要应用于工业和民用建筑采暖管路系统。目前在一些管网系统中存在着水力失调问题,平衡阀提供了解决这一总是的手段,和它可以准确的调节压降和流量,用以改善管网系统中液体流动状况,达到管网液体平衡和节约能源的目的。在双管网工程改造中,应用此阀门仍可节约能源,得到交好的效果。本公司生产的是其中等百分比特性阀门。开度一个相等到的变化率,则流量的变化率相等,其特点是在流量大时应用,等到百分比阀门恰恰适用这种要求。根据这一特性,可以自如的予置某一流量(快开阀门和线性阀门则不具备这种功能)而且当需要变化时,还能知道变化量,达到理想状态。主要零件材质如下:
|
 零件名称  |
 材质  |
|
 阀体、阀盖  |
 铸铁、铸钢、不锈钢  |
|
 阀辫  |
 铬不锈钢+丁腈橡胶  |
|
 阀杆  |
 不锈钢  |
|
 弹簧  |
 铬不锈钢  |
|
 0刑圈  |
 丁腈橡胶  |
二、自力式流量平衡阀主要技术参数:
|
 型号  |
  公称压力  |
  壳体试验压力  |
 使用介质   |
 介质温度   |
|
 ZL47F  |
  1.6M  |
 2.4M  |
 水油等非腐蚀性液体   |
 0-100℃   |
三、自力式流量平衡阀主要外形尺寸:
|
  DN  |
  15  |
 20   |
 25   |
 32   |
 40   |
 50   |
 65   |
 80   |
 100   |
 125   |
 150   |
 200   |
 250   |
 300   |
 350   |
|
  L  |
  110  |
 110   |
 115   |
 160   |
 200   |
 215   |
 230   |
 275   |
 290   |
 315   |
 350   |
 430   |
 520   |
 635   |
 670   |
|
  H1  |
  122  |
  122  |
 137   |
 182   |
 181   |
 197   |
 205   |
 259   |
 268   |
 334   |
 357   |
 407   |
 452   |
 486   |
 555   |
|
  H2  |
  70  |
 70   |
 74   |
 91   |
 147   |
 147   |
 154   |
 181   |
 211   |
 227   |
 260   |
 303   |
 367   |
 430   |
 495  |
