精小型电动套筒调节阀

上海阀盛阀门制造有限公司主要生产精小型电动套筒调节阀，可提供精小型电动套筒调节阀价格，精小型电动套筒调节阀说明书，精小型电动套筒调节阀实物图，精小型电动套筒调节阀结构图，精小型电动套筒调节阀外形尺寸，精小型电动套筒调节阀执行标准，精小型电动套筒调节阀工作原理，精小型电动套筒调节阀作用特点。

精小型电动套筒调节阀主要零件材料:

阀体、阀盖：HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫　　　片：橡胶石棉板、1cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬　　　套：2Cr13

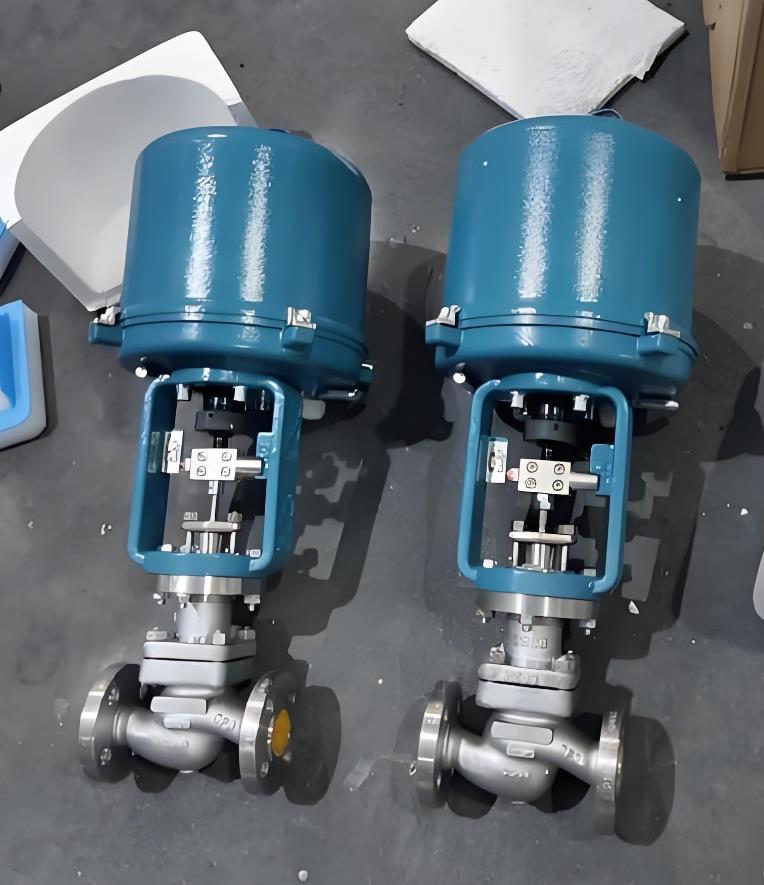

精小型电动套筒调节阀.jpg 精小型电动套筒调节阀1.jpg

精小型电动套筒调节阀2.jpg 精小型电动套筒调节阀3.jpg

精小型电动套筒调节阀主要技术参数:

公称通径mm		20	25	32	40	50	65	80	100	125	150	200	250	300	400
阀座通径mm		20	26	32	40	50	66	80	100	125	150	200	250	300
额定流量系数kv		6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600	2700
公称压力（MPa）		0.6,1.6， 2.5， 4.0， 6.4
行程（mm）		10	16		25		40			60			100
流量特性		直线，等百分比，快开
工作温度℃		-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		直通双座铸造球型阀
上阀盖型式		普通式（常温），热片式（中温），长颈式（低温）
阀体允许压差		≤公称压力											4.0	3.4
配用电动执行机构型号	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-08	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20			361LXB-30		361LXB-50
