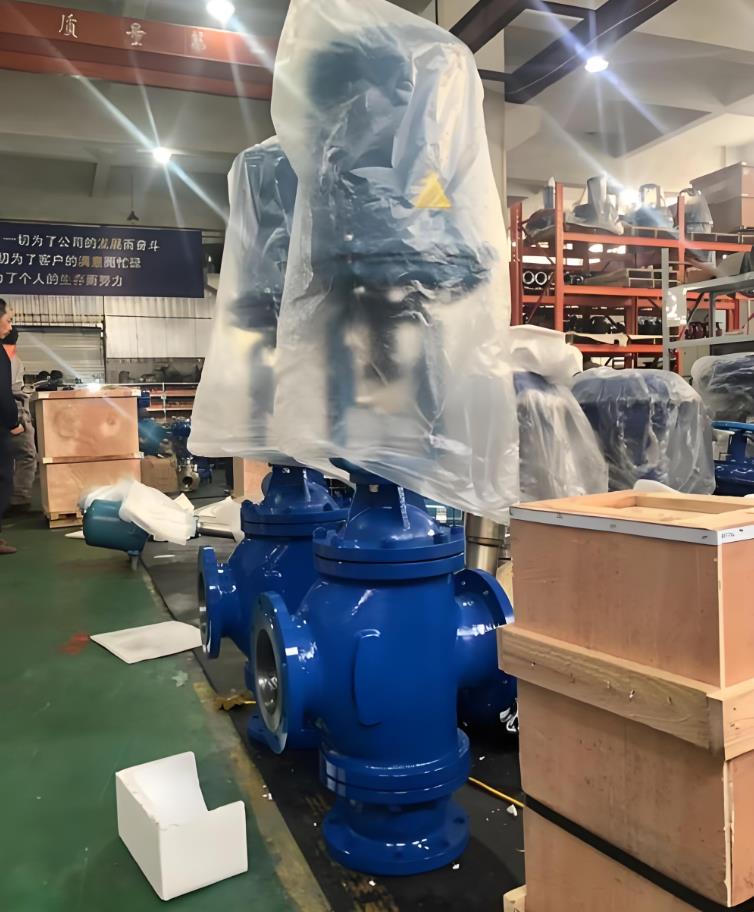

电子式合流电动三通调节阀、SZDLX电子式电动三通分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用9610L系列电子式直行程电动执行机构，接受0～10或 4～20mA.DC信号驱动阀门启闭。其中三通合流调工阀用于将两种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。
电子式合流电动三通调节阀公称通径由25mm至300mm，电子式调节阀公称压力有1.6、4.0、6.4MPa,电子式调节阀适用流体温度由-60℃至450℃，电子式调节阀控制信号为0～10或4～20mA.DC。配用不同的阀盖可分为普通型和散热型两种。
电子式电动三通合流调节阀主要零件材料
阀体、阀盖：HT200、ZG230～450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 芯：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
电子式电动三通合流调节阀主要技术参数：
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数
Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|
固有流量特性 |
直线、抛物线 |
|
工作温度（℃） |
普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250
散热型：铸钢：-40～450、铸不锈钢：-60～450 |
|
介质温度（℃） |
200以下（对合流阀而言） |
|
固有可调比R |
30：1 |
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
|
允许泄漏量 |
硬密封：Ⅳ级、软密封：Ⅵ级 |
|
作用方式 |
故障时：全关、全开、自锁位 |
|
信号范围（mA.DC） |
0～10、4～20 |
|
电源电压 |
220V、50Hz | |
