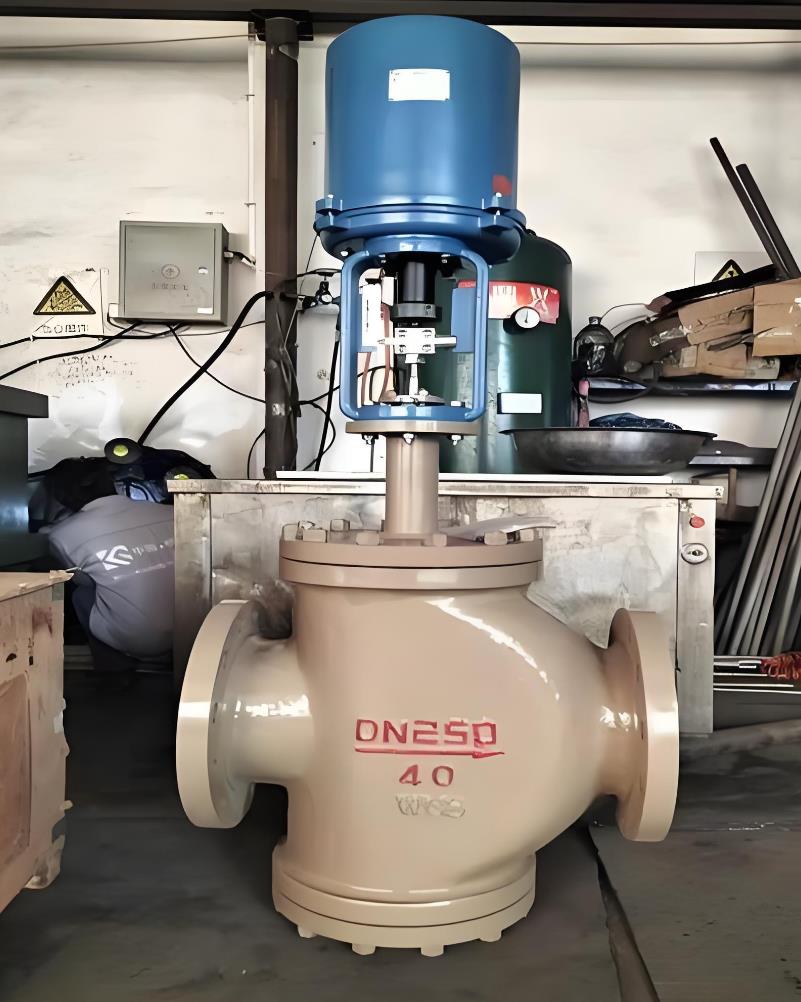

电子式电动直通双座调节阀采用双导向结构，配用9610L系列电子式直行程电动执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的确工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏量也较大且不是很清洁的介质场合。
电子式电动直通双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
电子式电动直通双座调节阀主要零件材料：
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：聚胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
额定流量系数
Kv |
直线 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
1210 |
1936 |
2920 |
|
等百分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
1100 |
1760 |
2700 |
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
120 |
|
公称压力PN（MPa) |
1.6、4.0、6.4 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比R |
50：1 |
|
信号范围（mA.DC) |
0～10、4～20 |
|
电源电压 |
220V、50Hz |
|
作用方式 |
故障时：全开、全闭、自锁位 |
|
允许泄漏（1/h) |
10-3×阀额定容量 |
|
工作温度
t( ℃) |
常温型 |
-20～200、-40～250、-60～250 |
|
散热型 |
-40～450、-60～450 |
|
高温型 |
450～650 |
|
低温型 |
-60～-100、-100～-200、-200～250 | |
