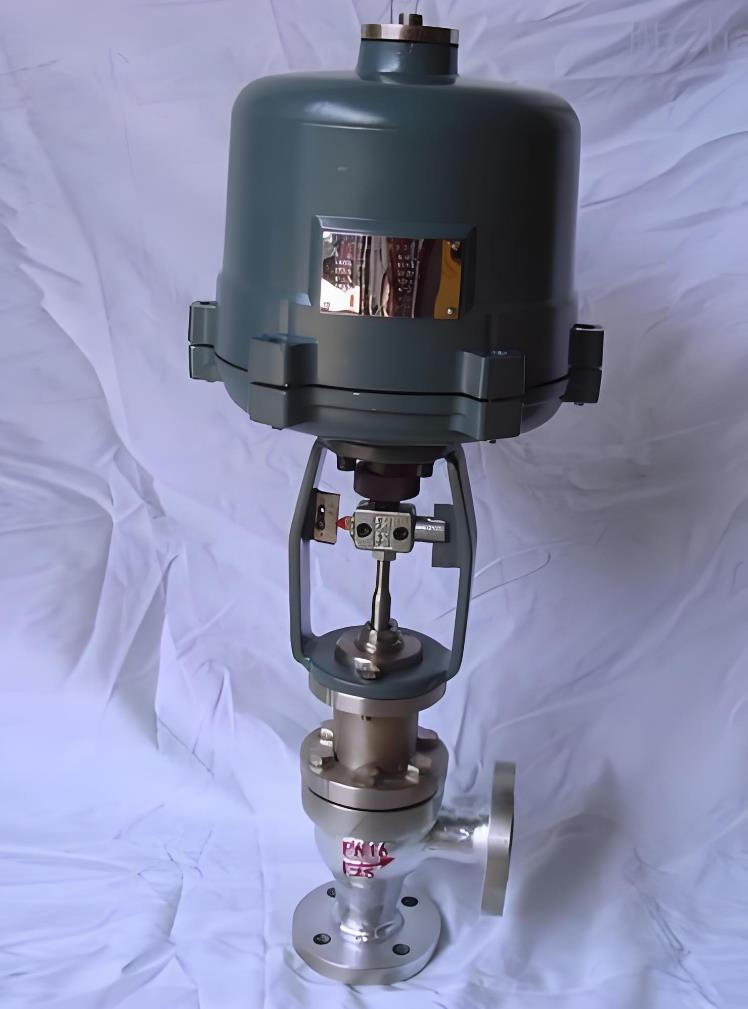

电动高压角型调节阀简要说明：

    电动角型调节阀，由DDZ型直行程电动执行机构和角型阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

   角型电动调节阀，由DDZ型直行程电动执行机构和角型阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。 适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。

阀体

型 式：角型单座铸造球型阀

公称通径：20、32、40、50、65、80、100、125、150、200mm

公称压力：PN1.6、4.0、6.4MPa

法兰标准：JB/T79.1-94～79.2-94等

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上阀盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：等百分比特性和线性特性

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

型式：电动执行机构（如DKZ型执行机构）

电源：220V或380V

输入信号：4-20mA或0-10V·DC

输出信号：4-20mA·DC

阀作用型式 分电关式(B)或电开式(K)阀

辅助装置 DFD型电动操作器、ZPE型伺服放大器
