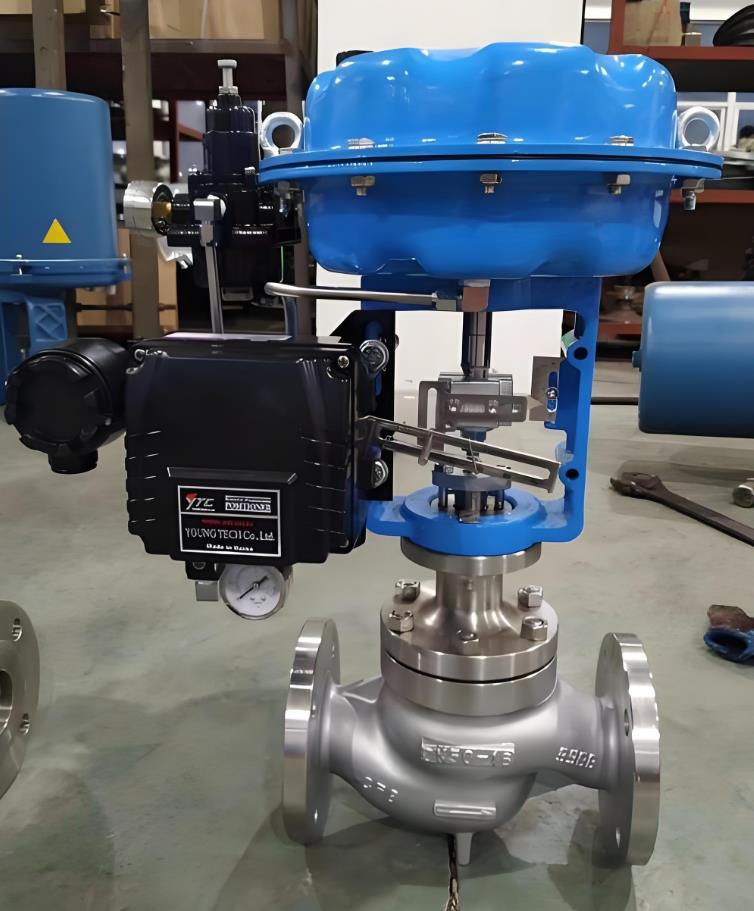

气动精小型薄膜调节阀概述：
气动精小型薄膜调节阀分为：SZJHP气动精小型薄膜单座调节阀、SZJHM精小型气动薄膜套筒调节阀.SZJHN气动精小型薄膜双座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、液位保持在给定值。特别适用于允许泄漏小且阀前后压差不大的工作场合。
气动精小型薄膜调节阀产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20～300。适用液体温度由-200℃至+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级，流量特性为线性或等
百分比。多种多样的品格规格可供选择。
气动精小型薄膜调节阀主要零件材料：
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
气动精小型薄膜调节阀主要技术参数：
|
公称通径DN（mm）
（阀芯直径dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
(10) |
(12) |
(15) |
(20) |
|
额定流量系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|
膜片有效面积Ae（cm2） |
280 |
400 |
600 |
1000 |
1600 |
|
信号范围Pr（KPa） |
20～100、40～200 |
|
气源压力Ps（KPa） |
0.14～0.4 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比R |
50：1 |
|
允许泄漏量 |
硬阀座：Ⅳ级、软阀座：Ⅵ级 |
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
|
工作温度t
（℃） |
常温型 |
-20～200、-40～250、-60～250 |
|
散热型 |
-40～450、-60～450 |
|
高温型 |
450～560 |
|
低温型 |
-60～-100、-100～-200、-200～-250 |
