固定比例式减压阀当前位置：首页 > 产品中心 > 减压阀 > 固定比例式减压阀
  • 固定比例式减压阀

固定比例式减压阀

  • 产品名称：固定比例式减压阀
  • 产品型号：YB43X/F
  • 产品口径：DN25-200mm
  • 产品压力：1-2.5Mpa
  • 产品材质：铸钢、黄铜、不锈钢
  • 联系电话：021-51061127
  • 联系传真：021-51062214
  • Email：fashengfamen@126.com
  • 联系人：陈云非
  • 联系手机：18217570461
  • QQ：203398752
  • 公司名：上海阀盛阀门制造有限公司
  • 帐号：03416900040048386
  • 开户行：农行上海水清南路支行
  • 售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产固定比例式减压阀，可提供固定比例式减压阀价格，固定比例式减压阀说明书，固定比例式减压阀实物图，固定比例式减压阀结构图，固定比例式减压阀外形尺寸，固定比例式减压阀执行标准，固定比例式减压阀工作原理，固定比例式减压阀作用特点。

一、固定比例式减压阀概述：
　我公司生产的固定比例式减压阀，外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。
　该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。

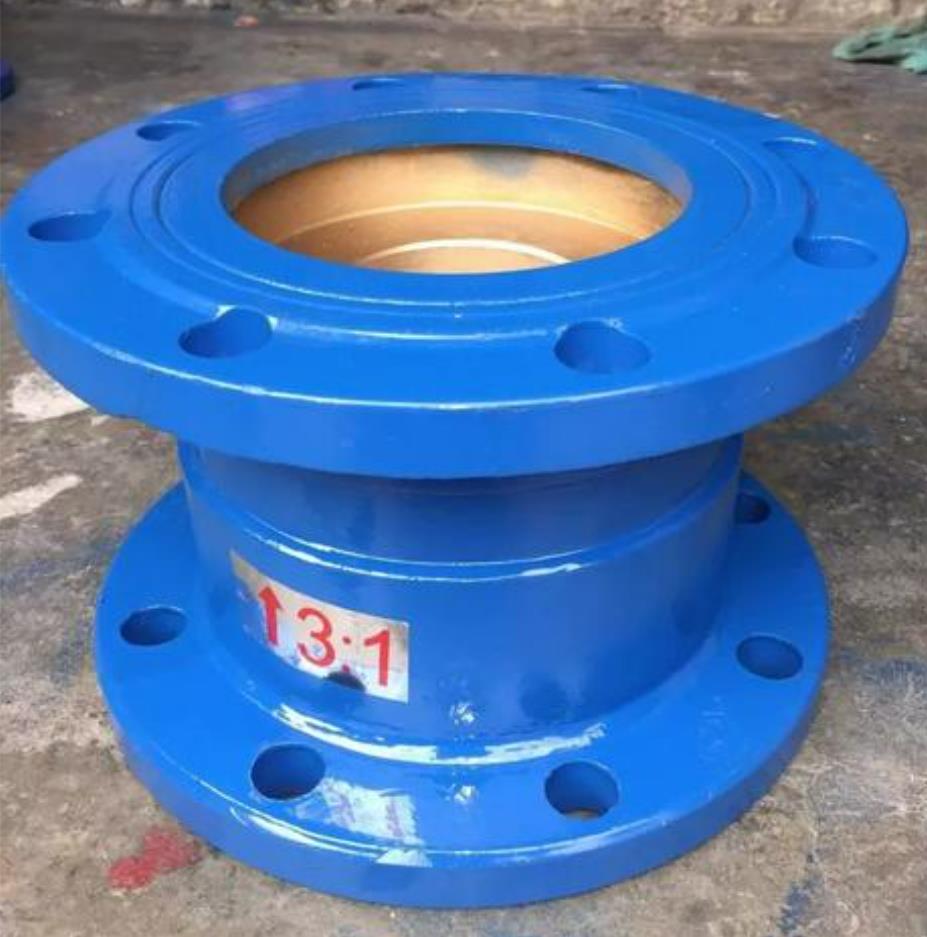

　固定比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。
 二、固定比例式减压阀主要技术参数：
适用介质
水、气体
适用温度
≤90℃
压力误差
≤8％
最小开启压力
2∶1
0.2MPa
3∶1
0.3MPa
连接形式
法兰、内螺纹
主要零件材料
阀体
锡青铜
不锈钢
铸铁
内件
锡青铜
不锈钢
锡青铜或不锈钢

固定比例式减压阀

三、固定比例式减压阀主要外形尺寸：

（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4213.5-84标准）
公称通径DN（mm）
A
D3
25
232
115/125
32
246
140/150
40
256
150/155
50
270
165/175
65
306
185/200
80
320
210/230
100
340
240/265
125
400
275/300
150
429
310/350
200
358
355/400


型号
公称压力
公称通径DN（mm）
L
YB43X-10T
（B型）
1.0
50
85
65
102
80
122
100
140
125
160
150
178
200
230
YB43X-16T
（B型）
1.6
50
85
65
102
80
122
100
140
125
160
150
178
200
230


公称通径DN（mm）
尺寸（mm）
C
L
D
15
1/2"
80
50
20
3/4"
80
50
25
1"
90
54
32
1 1/4"
100
60
40
1 1/2"
110
68
50
2"
120
80
