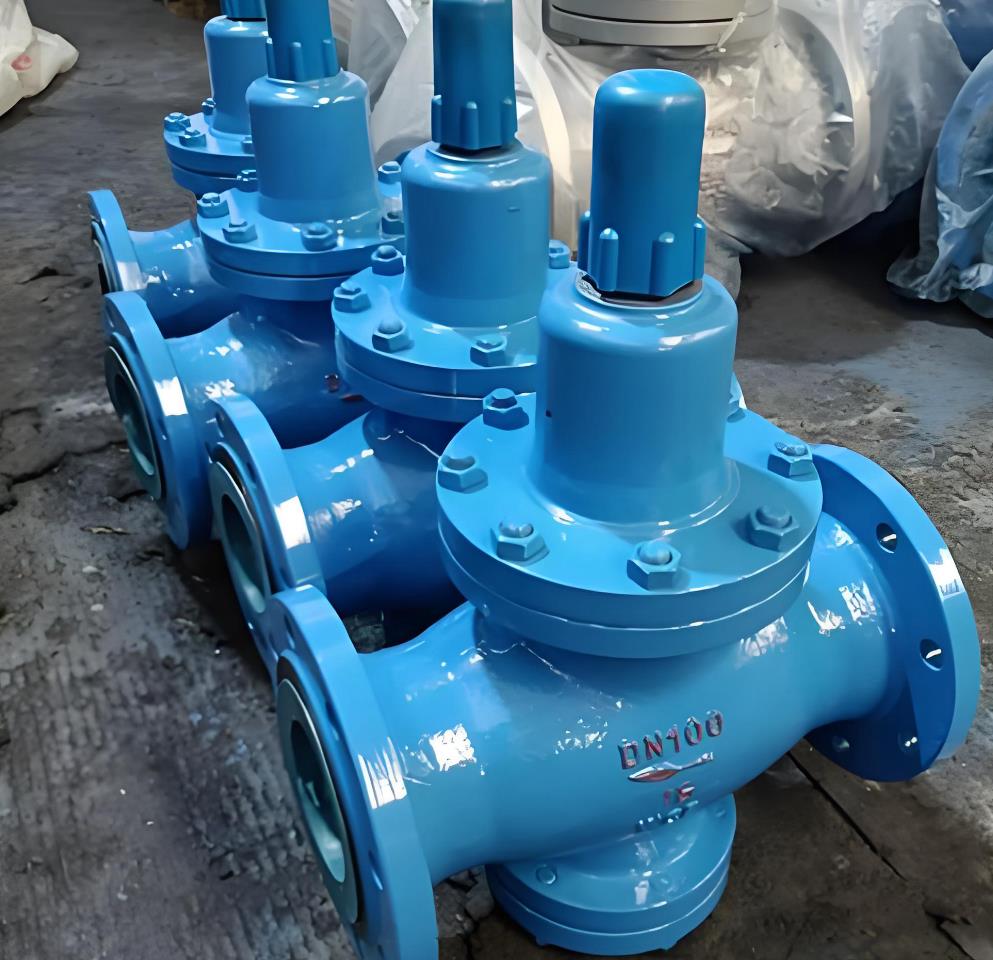

弹簧薄膜式减压阀结构特点和用处：
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
弹簧薄膜式减压阀此产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
弹簧薄膜式减压阀主要技术参数和性能指标：
|
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
最高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
|
渗漏量 |
0 |
|
工作温度 |
0℃-80℃ |
弹簧薄膜式减压阀主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡胶 |
|
密封圈 |
丁腈橡胶 |
|
膜片 |
夹织物丁腈橡胶 |
|
调节弹簧 |
60Si2Mn |
弹簧薄膜式减压阀流量系数(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |

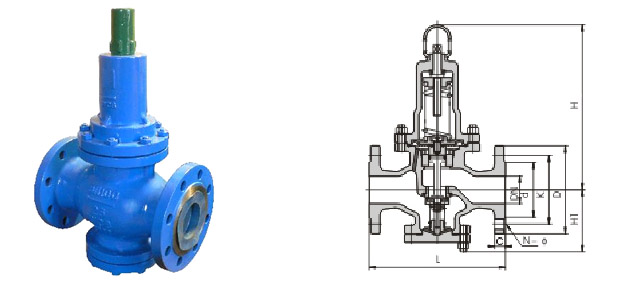

弹簧薄膜式减压阀外形尺寸(PN1.0-2.5)：
|
公称通径DN |
外 形 尺 寸 |
|
L |
H |
Hl |
|
15 |
160 |
265 |
100 |
|
20 |
160 |
265 |
100 |
|
25 |
180 |
285 |
110 |
|
32 |
200 |
285 |
110 |
|
40 |
220 |
320 |
120 |
|
50 |
250 |
320 |
120 |
|
65 |
280 |
335 |
140 |
|
80 |
310 |
425 |
165 |
|
100 |
350 |
445 |
185 |
|
125 |
400 |
590 |
225 |
|
150 |
450 |
625 |
260 |
|
200 |
500 |
680 |
280 |
|
250 |
650 |
855 |
335 |
|
300 |
800 |
935 |
385 |
|
350 |
850 |
1015 |
430 |
|
400 |
900 |
1095 |
455 |
|
450 |
900 |
1165 |
500 |
|
500 |
950 |
1205 |
525 |
