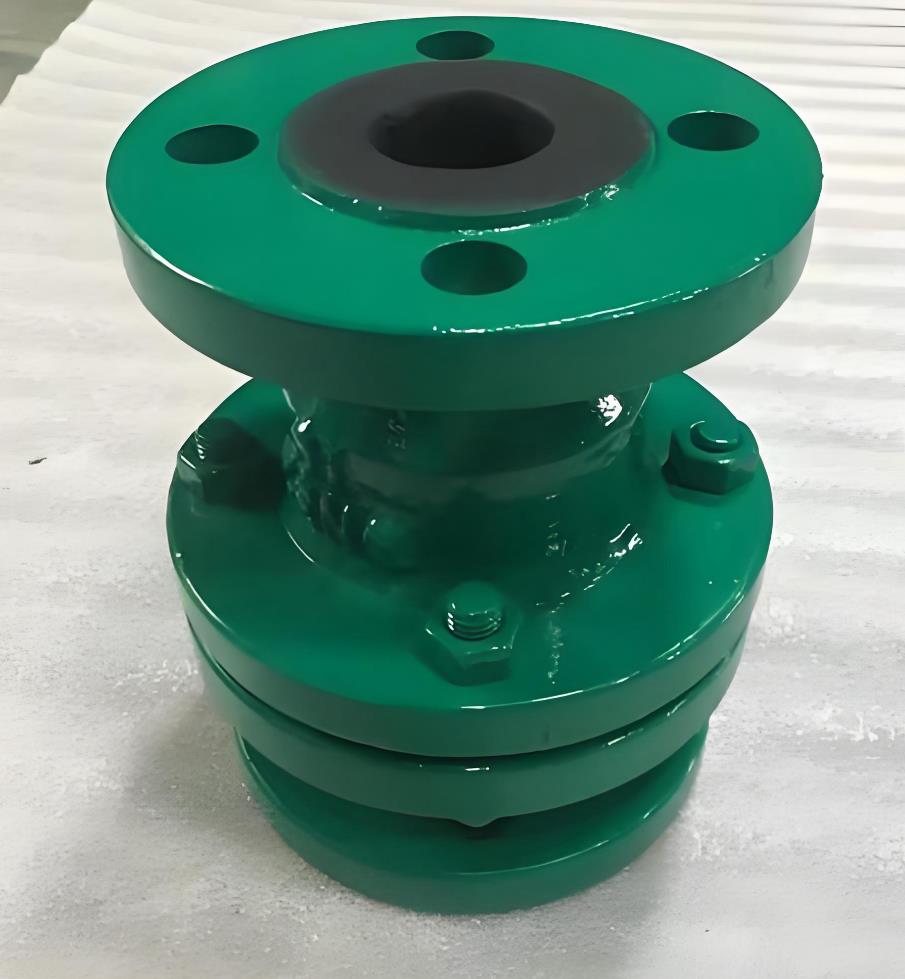

浮球式衬胶衬氟止回阀主要性能规范
|
工作温度 |
适用介质 |
|
≤85℃ |
J：一般腐蚀性介质 |
|
≤120℃ |
FS：强腐蚀性介质 |
浮球式衬胶衬氟止回阀主要零部件的材料
|
名称 |
材料 |
|
上阀体 |
灰铸铁衬橡胶、氟塑料 |
|
下阀体 |
灰铸铁衬橡胶、氟塑料 |
|
阀瓣 |
碳钢衬橡胶、氟塑料 |
浮球式衬胶衬氟止回阀主要外形尺寸和连接尺寸（mm）
|
公称通径 |
公称压力/MPa |
工作压力/MPa |
L |
D |
D1 |
Z-фd |
B |
重量 ? |
|
DN/mm |
NPS/inch |
|
15 |
1/2 |
1.0 |
1.0 |
150 |
95 |
70 |
65 |
4-14 |
95 |
3 |
|
20 |
3/4 |
150 |
100 |
75 |
75 |
4-14 |
100 |
4.5 |
|
25 |
1 |
160 |
125 |
90 |
85 |
4-18 |
125 |
5 |
|
40 |
1 1/2 |
190 |
140 |
105 |
110 |
4-18 |
145 |
7.5 |
|
50 |
2 |
220 |
155 |
120 |
125 |
4-18 |
165 |
10.5 |
|
65 |
2 1/2 |
270 |
175 |
140 |
145 |
4-18 |
205 |
16.5 |
|
80 |
3 |
300 |
185 |
150 |
160 |
8-18 |
240 |
21.5 |
|
100 |
4 |
350 |
210 |
175 |
180 |
8-18 |
270 |
38 |
|
125 |
5 |
0.6 |
0.6 |
400 |
250 |
210 |
210 |
8-23 |
285 |
55 |
|
150 |
6 |
480 |
280 |
240 |
240 |
8-23 |
380 |
78.5 |
|
200 |
8 |
495 |
330 |
290 |
295 |
12-23 |
440 |
104 |
浮球式衬胶衬氟止回阀采用标准设计与制造：Q/JBGN03 结构长度：Q/JBGN03 法兰连接尺寸：JIS2220(10K)
