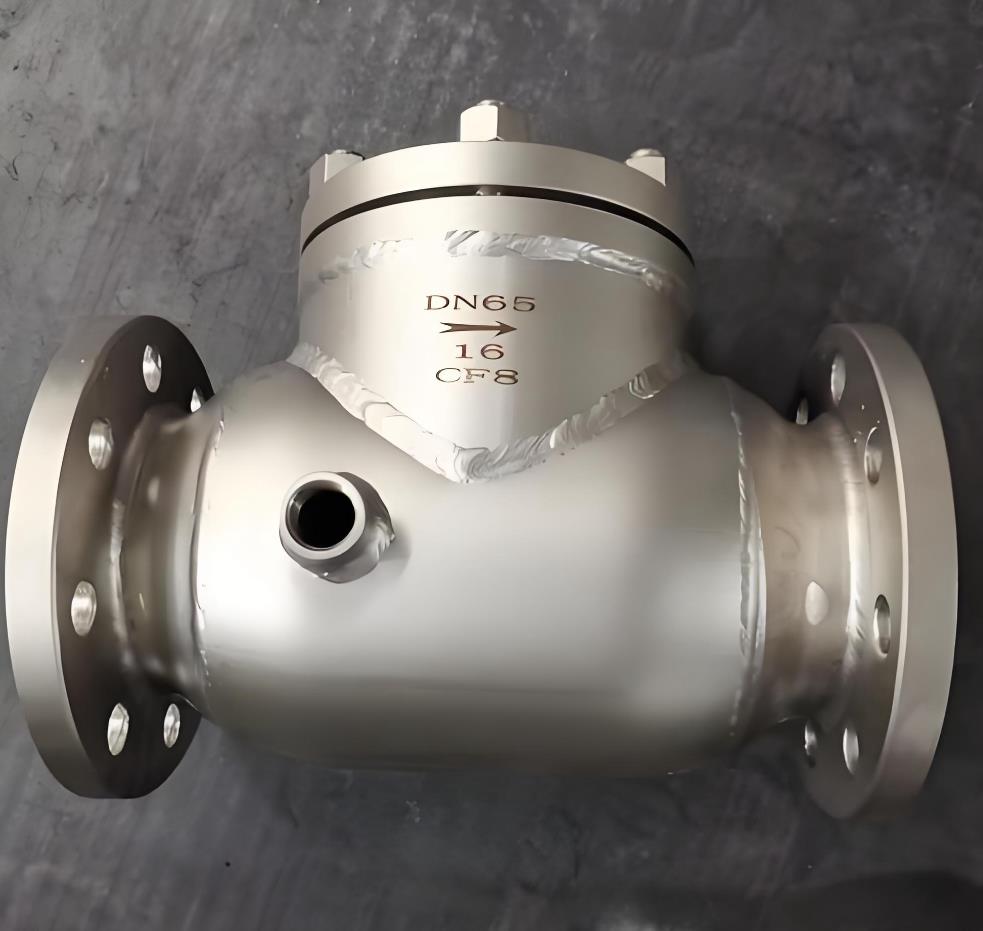

夹套保温止回阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

阀体材料：不锈钢（316L、304、CF3M、CF8）、双相钢、碳钢、钛材
连接形式：法兰式

夹套保温止回阀标准规范

设计与制造	配套法兰	试验与检验
ASME B16.34 GB/T12235、GB/T12236	ANSI B16.5、JB/T97	API598 JB/T9092

夹套保温止回阀主要连接尺寸

GB 1.6MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110

夹套保温止回阀主要连接尺寸

GB 2.5MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	285	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	145	180	230
GB 4.0MPa
DN	32	40	50	65	80	100	125		150	200		250		300
L	180	200	230	290	310	350	400		480	600		650		750
H	120	140	150	160	175	200	225		260	315		320		300
Wt	9	12	15	20	33	41	73		104	147		180		230
GB 6.4MPa
DN	32	40	50	65	80	100	125		150	200		250		300
L	230	260	300	340	380	430	500		550	600		775		900
H	160	170	170	190	205	230	265		310	350		480		520
Wt	12	20	29	35	47	68	100		142	195		250		300

夹套保温止回阀主要连接尺寸

GB10.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110
GB 16.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	290	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	180	180	230
