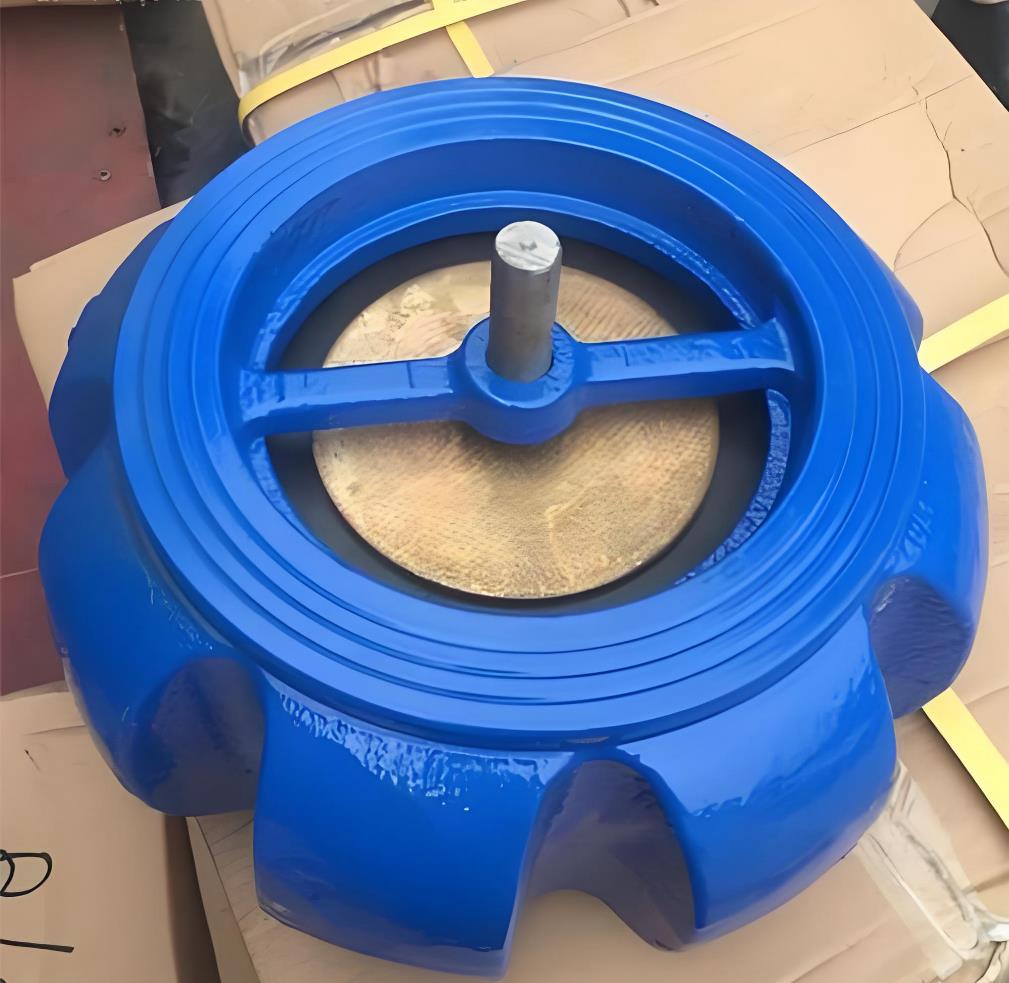

对夹式消声止回阀主要用在水泵出口；防止介质倒流。高层建筑给排水、消防、空调、等泵房系统。该产品具有能消除噪声的特大优点。结构长度短、重量轻、密封性能好。但阻力大于全流量的节能消声止回阀。
1、阀盖环 2、弹簧 3、阀瓣 4、不锈钢螺栓 5、铜压板 6、橡胶密封圈 7、阀体
对夹式消声止回阀零件材质表：
|
零件名称 |
材料名称 |
|
阀体 |
灰铸铁 |
|
阀瓣、压板 |
铸铜 |
|
橡胶密封圈 |
丁腈橡胶 |
|
弹簧 |
1Cr18Ni9Ti |
|
阀盖环 |
球墨铸铁 |
对夹式消声止回阀主要外形、连接尺寸表：
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
|
强度试验压力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
|
密封试验压力（MPa） |
1.76 |
2.75 |
4.4 |
7.4 |
|
承载压力水头(m) |
最大450 |
|
流量控制范围（m3/h） |
100～6000 |
|
适用介质 |
清水、处理后的回用水 |
对夹式消声止回阀主要技术性能与参数
|
公称通径DN（mm） |
40 50 65 80 100 125 150 200 250 |
|
公称压力PN（MPa） |
1.6 |
|
强度试验压力（MPa） |
2.4MPa |
|
密封试验压力（MPa） |
1.76MPa |
|
工作压力 |
在允许温度范围内≤公称压力 |
|
适应介质 |
水 |
|
适用温度 |
0≤100℃ |
|
环境温度 |
-30～350℃ |
