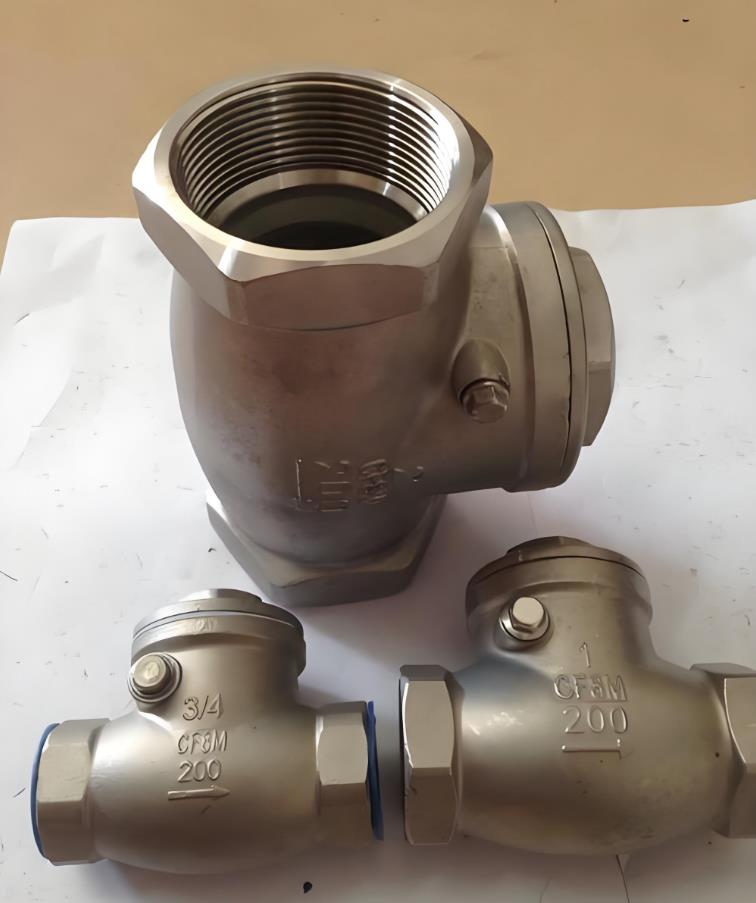

内螺纹旋启式止回阀应用规范
公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G?NPT.BSPT.BSP DIN259/2999
内螺纹旋启式止回阀主要零件材料
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
摇杆插销 |
不锈钢316/304 |
|
4 |
阀瓣 |
不锈钢CF8M/CF8 |
|
5 |
螺塞 |
不锈钢316/304 |
|
6 |
螺塞垫片 |
聚四氟乙烯PTFE |
内螺纹旋启式止回阀主要连接尺寸及重量
|
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
|
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
内螺立式止回阀应用规范
精度高,外观美,造型小,带有弹簧装置,垂直与水平安装均可等特点.主要适应管道系统中防止介质倒流使用.
工作压力：H12型为6-16Mpa H13型为4-32Mpa
工作介质：水,油,液体
使用温度：<=420℃
材料：铜、不锈钢304、不锈钢316、不锈钢316L
内螺立式止回阀性能参数与主要尺寸:
|
公称通径 DN(mm) |
ZG |
H |
L |
|
15 |
1/2 |
73 |
43 |
|
20 |
3/4 |
85 |
48 |
|
25 |
1 |
95 |
55 |
|
32 |
1-1/4 |
113 |
73 |
|
40 |
1-1/2 |
138 |
86 |
|
50 |
2 |
156 |
98 |
