立式止回阀当前位置:首页 > 产品中心 > 止回阀 > 立式止回阀
  • 立式止回阀

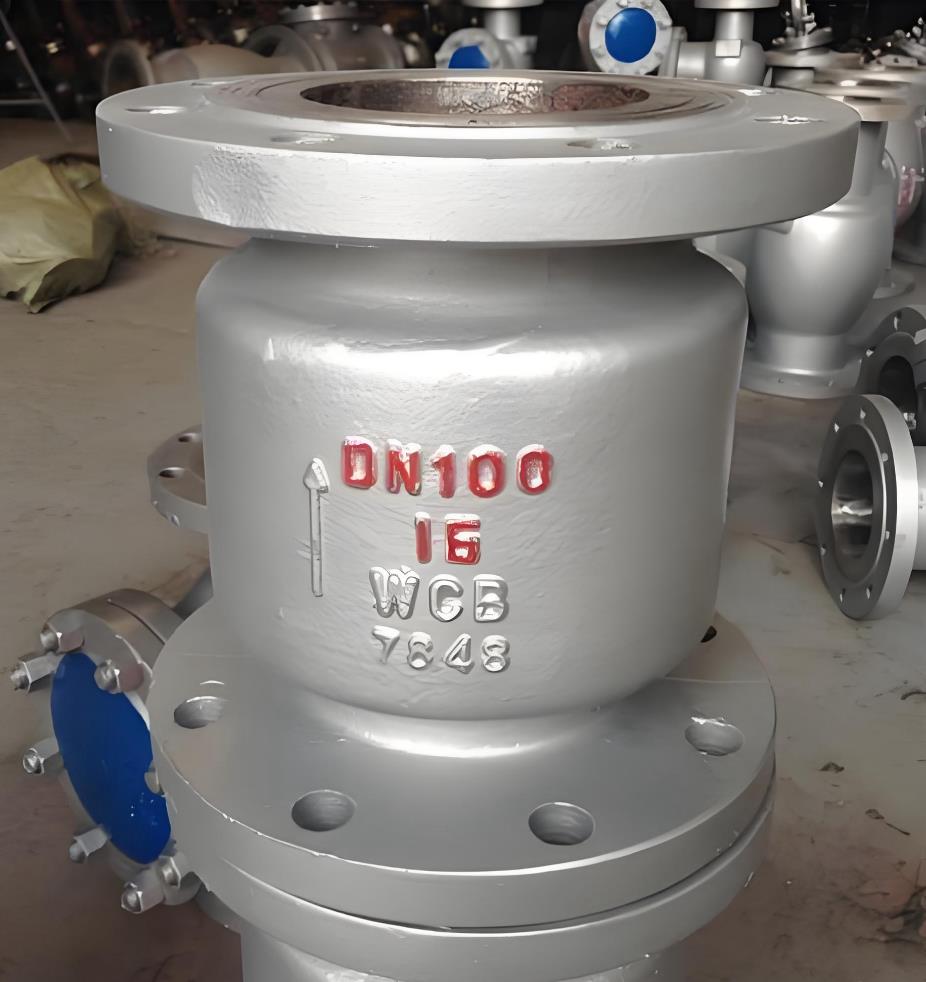

立式止回阀

  • 产品名称:立式止回阀
  • 产品型号:H42H
  • 产品口径:DN25-200mm
  • 产品压力:1.6-6.4Mpa
  • 产品材质:铸钢、不锈钢
  • 联系电话:021-51061127
  • 联系传真:021-51062214
  • Email:fashengfamen@126.com
  • 联系人:陈云非
  • 联系手机:18217570461
  • QQ:203398752
  • 公司名:上海阀盛阀门制造有限公司
  • 帐号:03416900040048386
  • 开户行:农行上海水清南路支行
  • 售后承诺:质保一年,质量三包:包修、包换、包退。

上海阀盛阀门制造有限公司主要生产立式止回阀,可提供立式止回阀价格,立式止回阀说明书,立式止回阀实物图,立式止回阀结构图,立式止回阀外形尺寸,立式止回阀执行标准,立式止回阀工作原理,立式止回阀作用特点。

立式止回阀严格按照GB12235标准设计制造,阀瓣沿着中心定位作升降运动,衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠。密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。其结构紧凑,启闭动作灵敏,功能可靠。零件少,安装或拆卸方便。阀体圆桶式设计,使流体阻力损失小,密封面堆焊合金钢,耐磨损,使用寿命长。此阀体积小,因而占用空间小。
立式止回阀主要性能规范:
型号
公称压力
PN(MPa)
试验压力P3(MPa)
适用温度(℃)
适用介质
壳体
密封
H42W-16C
1.6
2.4
1.76
≤425
水、油品
H42W-16P
≤200
弱腐蚀介质
H42W-25P
2.5
3.75
2.75
H42W-25R
腐蚀性介质
H42W-40P
4.0
6.0
4.4
弱腐蚀性介质
H42W-40R
腐蚀性介质
H42Y-40
水、油品

立式止回阀主要零件材料:

零件名称
阀体、阀瓣
导向阀
密封面
H42W-16C
碳钢
碳钢
碳钢
H42W-16P
铬镍钛不锈钢
铬镍钛不锈钢
铬镍钛不锈钢
H42W-25P
H42W-40P
H42W-25R
铬镍钼钛不锈钢
铬镍钼钛不锈钢
铬镍钼钛不锈钢
H42W-40R
H42Y-40
碳钢
碳钢
堆焊硬质合金


立式止回阀主要尺寸:

公称通径DN
L
D
D1
D2
b
f
Z-фd
25
115
115
85
65
16
2
4-ф14
32
120
135
100
78
18
3
4-ф18
40
130
145
110
85
18
3
4-ф18
50
140
160
125
100
20
3
4-ф18
65
160
180
145
120
22
3
8-ф18
80
185
195
160
135
22
3
8-ф18
100
210
230
190
160
24
3
8-ф23
125
250
270
220
168
28
3
8-ф25
150
300
300
250
218
30
3
8-ф25
200
380
360
310
278
34
3
12-ф25
