一、消声止回阀概述;

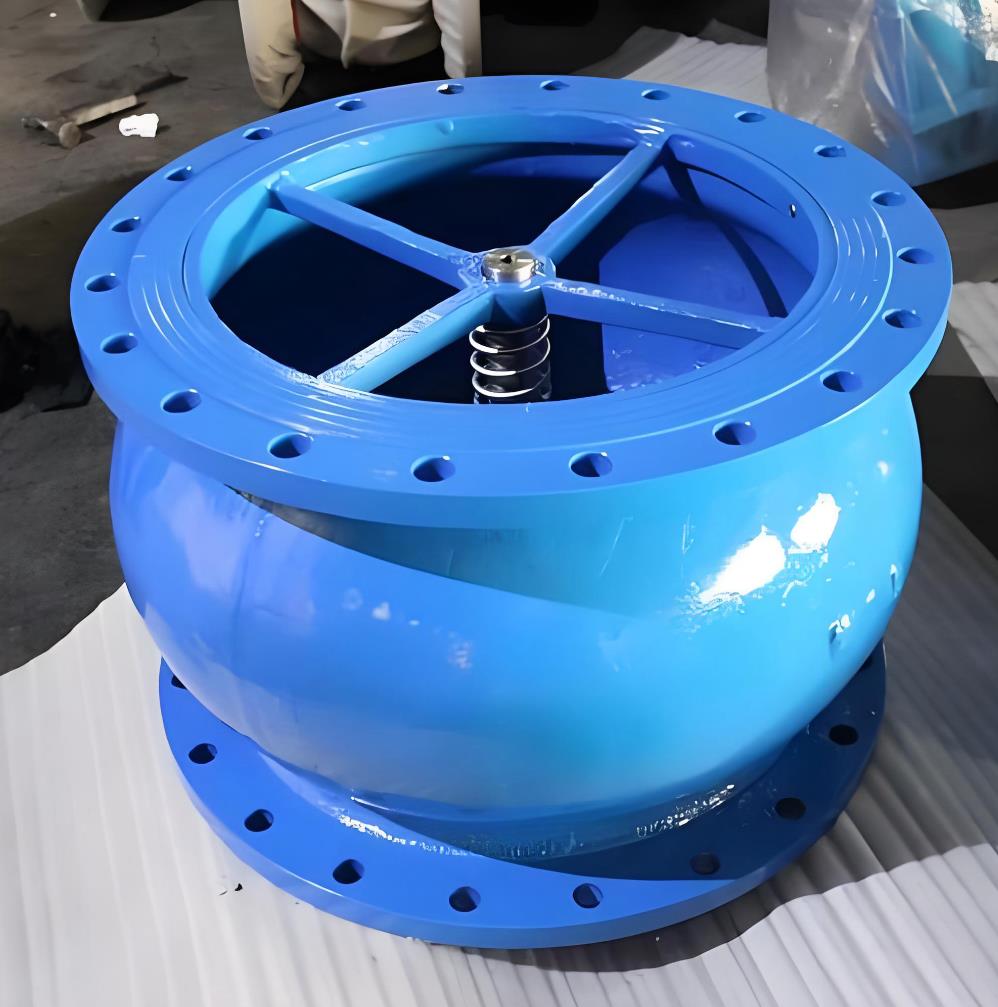

消声止回阀有法兰连接和对夹连接两种连接方式，阀瓣采用进出口两端中心轴导向，启闭灵活，定位准确，可水平安装或垂直安装，阀瓣采用弹簧加载，其快速的关闭能有效地减少水锤压力。密封面采用O形圈弹性密封与金属硬密封的组合密封结构，密封性能好，关闭时无噪声。还具有体积小、重量轻、流体阻力小、结构长度小、耐疲劳、寿命长等特点。该阀门安装于给排水、消防、暖通系统可安装于水泵出口处，防止回水倒流，而对泵造成损坏。主要零件材质如下：
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
|
阀座 |
铝青铜、铬不锈钢 |
|
阀杆 |
铝青铜、铬不锈钢 |
|
弹簧 |
不锈钢 |
二、消声止回阀主要零件材料:
|
型号 |
阀 体 |
密封圈 |
弹 簧 |
|
H41X-1O |
铸铁或不锈钢 |
丁腈橡胶(NBR) |
不锈钢丝 |
|
H41X-16 |
铸钢或不锈钢 |
丁腈橡胶(NBR) |
不锈钢丝 |
三、消声止回阀主要外形尺寸:
|
公称压力PN(mml) |
公称通径 |
尺寸(mm) |
公称压力PN(mml) |
公称通径 |
尺寸(mm) |
|
DN(mml) |
L |
D |
DN(mml) |
L |
D |
DN(mml) |
L |
D |
DN(mml) |
L |
D |
|
1.0 |
40 |
112 |
145 |
110 |
18 |
4-18 |
1.6 |
40 |
112 |
145 |
11O |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
50 |
120 |
160 |
125 |
20 |
4-18 |
|
65 |
130 |
180 |
145 |
20 |
4-18 |
65 |
130 |
180 |
145 |
20 |
4-18 |
|
80 |
150 |
195 |
160 |
22 |
8-18 |
80 |
150 |
195 |
160 |
22 |
8-18 |
|
100 |
165 |
215 |
180 |
24 |
8-18 |
100 |
165 |
215 |
180 |
24 |
8-18 |
|
125 |
190 |
245 |
210 |
26 |
8-18 |
125 |
190 |
245 |
210 |
26 |
8-18 |
|
150 |
210 |
280 |
240 |
26 |
8-22 |
150 |
210 |
280 |
240 |
26 |
8-22 |
|
200 |
255 |
335 |
295 |
28 |
8-22 |
200 |
255 |
335 |
295 |
30 |
12-22 |
|
250 |
310 |
390 |
350 |
28 |
12-22 |
250 |
310 |
405 |
355 |
32 |
12-26 |
|
300 |
320 |
440 |
400 |
28 |
12-22 |
300 |
320 |
460 |
410 |
32 |
12-26 |
|
350 |
380 |
500 |
460 |
30 |
16-22 |
350 |
380 |
520 |
470 |
36 |
16-26 |
|
400 |
405 |
565 |
515 |
32 |
16-26 |
400 |
405 |
580 |
525 |
38 |
16-30 |
|
450 |
430 |
615 |
565 |
32 |
20-26 |
450 |
430 |
640 |
585 |
40 |
20-30 |
|
500 |
450 |
670 |
620 |
34 |
20-26 |
500 |
450 |
715 |
650 |
42 |
20-33 |
|
600 |
510 |
780 |
725 |
36 |
20-30 |
600 |
510 |
840 |
770 |
48 |
20-36 |
