DRVZ.HC42X静音止回阀

产品名称：DRVZ.HC42X静音止回阀
产品型号：DRVZ.HC42X
产品口径：DN50-600mm
产品压力：1-2.5Mpa
产品材质：铸铁、铸钢、不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产DRVZ.HC42X静音止回阀，可提供DRVZ.HC42X静音止回阀价格，DRVZ.HC42X静音止回阀说明书，DRVZ.HC42X静音止回阀实物图，DRVZ.HC42X静音止回阀结构图，DRVZ.HC42X静音止回阀外形尺寸，DRVZ.HC42X静音止回阀执行标准，DRVZ.HC42X静音止回阀工作原理，DRVZ.HC42X静音止回阀作用特点。

一、静音止回阀概述：

静音止回阀主要由阀体、阀座、阀芯、阀瓣、导套及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，具有静音关闭的特点。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。

静音止回阀主要零件材质如下表：

零件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢
阀芯	铸铁、铸钢、不锈钢
阀瓣	碳钢、不锈钢+丁腈橡胶
阀座	铝青铜、铬不锈钢
阀杆	铝青铜、铬不锈钢
弹簧	不锈钢

二、静音止回阀主要技术参数和材质：

型号		DRVZ-1O	DRVZ-16	DRVZ-25Q
公称压力		PNlOMPa	PNl6MPa	PN25MPa
公称通径		DN50～350mm
最高工作压力		1．0MPa	1．6MPa	2.5MPa
密封试验压力		1．0MPa	1．6MPa	2.5MPa
壳体试验压力		1．5MPa	2．4MPa	3.75MPa
主要零件材料	阀体、导流体	灰铸铁\球墨铸铁
	阀座、轴承	铝青铜或铭不锈钢
	阀瓣、轴	铝青铜或铭不锈钢
	弹簧	不锈钢

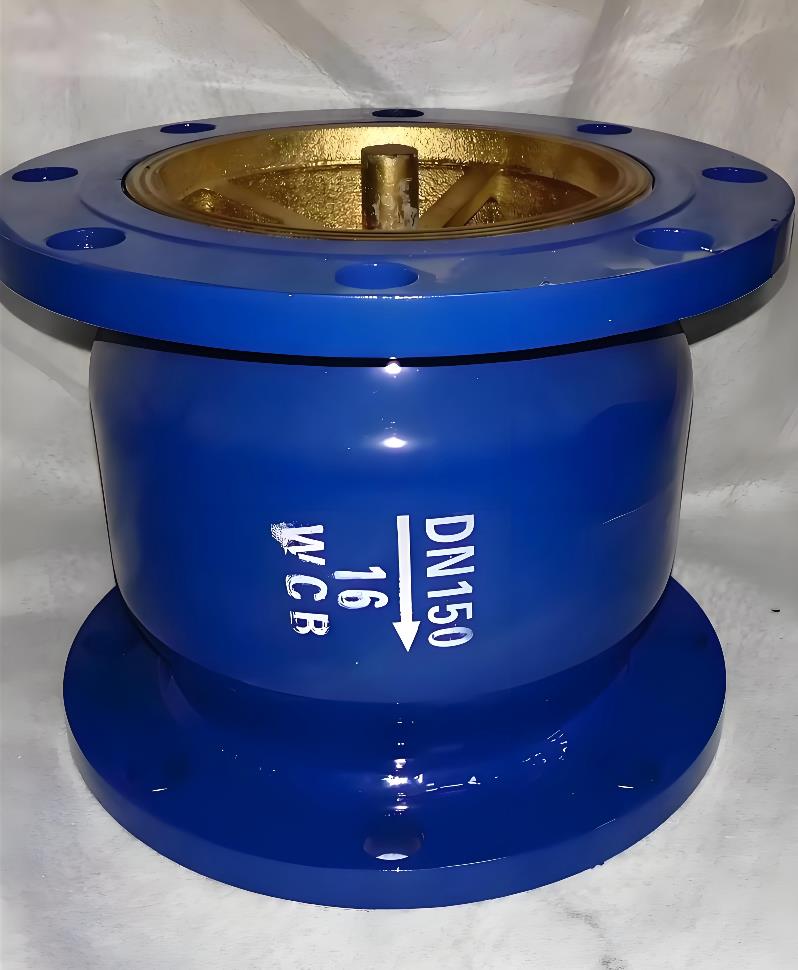

DRVZ.HC42X静音止回阀.jpg DRVZ.HC42X静音止回阀1.jpg

DRVZ.HC42X静音止回阀2.jpg DRVZ.HC42X静音止回阀3.jpg

三、静音止回阀主要结构尺寸：

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5Mpa
50	205	320	165	165	165	125	125	125	4-18	4-18	4-18
65	216	367	185	185	185	145	145	145	4-18	4-18	8-18
80	250	400	200	200	200	160	160	160	8-18	8-18	8-18
100	320	452	220	220	235	180	180	190	8-18	8-18	8-22
125	365	522	250	250	270	210	210	220	8-18	8-18	8-26
150	415	592	285	285	300	240	240	250	8-22	8-22	8-26
200	500	696	340	340	360	295	295	310	8-22	12-22	12-26
250	605	810	395	405	425	350	355	370	12-22	12-26	12-30
300	698	943	445	460	485	400	410	430	12-22	12-26	6-30
350	787	1200	505	520	555	460	470	490	16-22	16-26	16-33
400	914	1230	565	580	620	515	525	550	16-26	16-30	16-36
450	978	1230	615	640	670	565	585	600	20-26	20-30	20-36
500	978	1270	670	715	730	620	650	660	20-26	20-33	22-36
600	1200	1600	780	840		725	770		20-30	20-36
