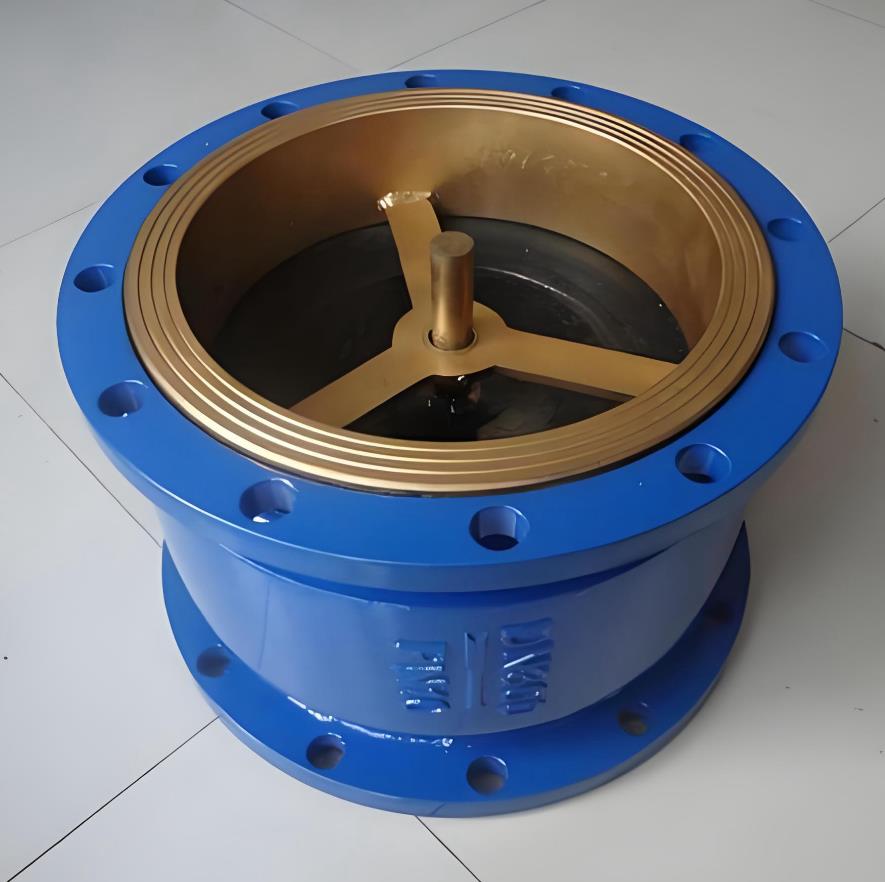

大口径静音止回阀

产品名称：大口径静音止回阀
产品型号：CVKR
产品口径：DN300-1200mm
产品压力：1-2.5Mpa
产品材质：铸铁、铸钢、不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产大口径静音止回阀，可提供大口径静音止回阀价格，大口径静音止回阀说明书，大口径静音止回阀实物图，大口径静音止回阀结构图，大口径静音止回阀外形尺寸，大口径静音止回阀执行标准，大口径静音止回阀工作原理，大口径静音止回阀作用特点。

一、大口径静音止回阀概述：

大口径静音止回阀采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附着到流体的设计能保证最小的压力损失静音式止回阀安装于水泵出水口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止倒流和保护设备的目的。此阀广泛适用于给排水、消防、暖通、工业等系统。此阀门设计先进，体积小，占用空间资源少，动作迅速，功能可靠。

大口径静音止回阀主要零件材质如下：

零件名称	材质
阀体	GG25
阀座	QA19-4
阀瓣	QA19-4
导流体	GG25
弹簧	SUS316
轴承	QA19-4

二、大口径静音止回阀技术参数：

公称压力：1.0～2.5MPa

公称通经：300～1200mm

适用介质：水、油品、海水、污水

适用温度：0～80℃

法兰标准：GB/T 17241.6 GB/T 9113

试验标准：GB/T 13927 AP 1598

三、大口径静音止回阀主要外形尺寸：

公称通径	D1		D2		D3		N-￠D		L
（mm）	1.0MPa	1.6MPa	1.0 MPa	1.6 MPa	1.0 MPa	1.6 MPa	1.0MPa	1.6 MPa
300	370		400	410	460		12-23	12-28	171
350	429		460	470	520		16-23	16-28	184
400	480		515	525	580		16-28	16-31	191
450	530		565	585	640		20-28	20-31	203
500	582		620	650	715		20-28	20-34	219
600	682		725	770	810	840	20-31	20-37	222
700	794		840	840	895	910	24-31	24-37	280
800	901		950	950	1015	1025	24-34	24-40	356
900	1001		1050	1050	1125	1125	28-40	28-40	368
1000	1112		1160	1170	1230	1255	28-43	28-43	432
1200	1328		1380	1390	1455	1485	32-49	32-49	524
