蝶式缓冲止回阀当前位置：首页 > 产品中心 > 止回阀 > 蝶式缓冲止回阀
  • 蝶式缓冲止回阀

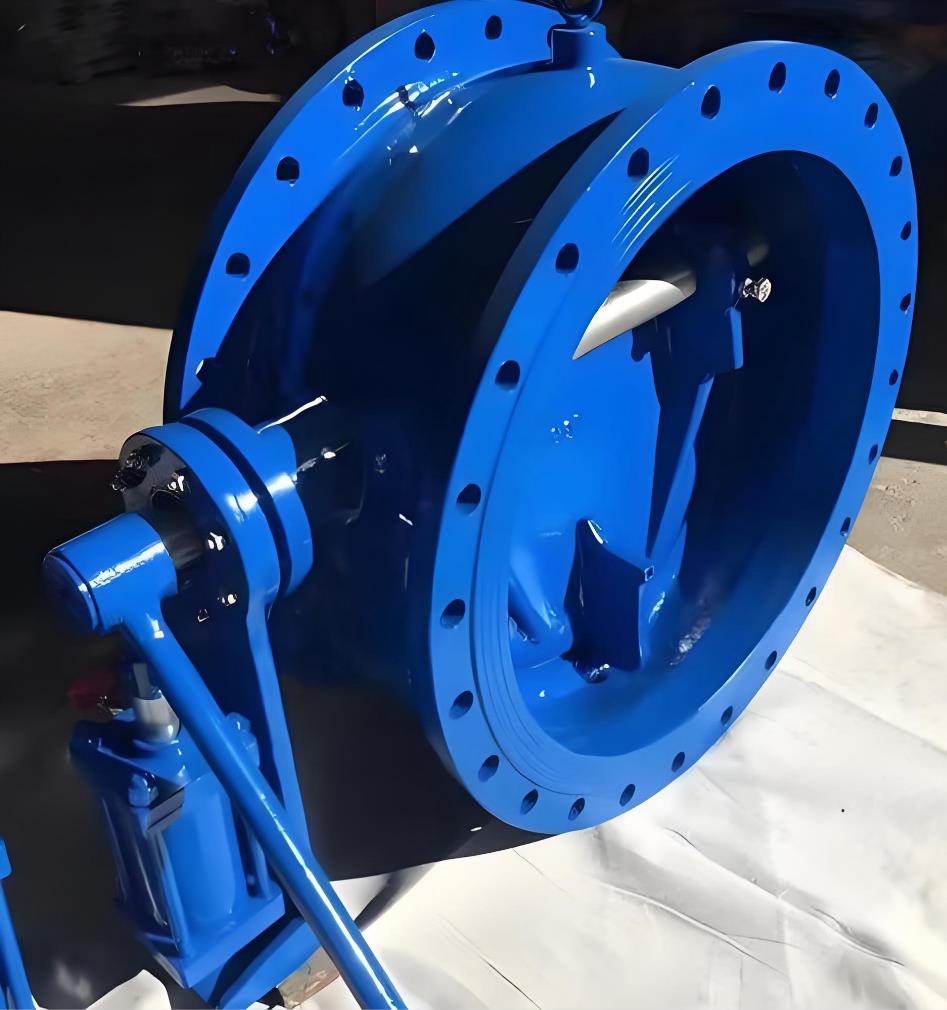

蝶式缓冲止回阀

  • 产品名称：蝶式缓冲止回阀
  • 产品型号：HH47X
  • 产品口径：DN200-1400mm
  • 产品压力：1-2.5Mpa
  • 产品材质：铸铁、铸钢、不锈钢
  • 联系电话：021-51061127
  • 联系传真：021-51062214
  • Email：fashengfamen@126.com
  • 联系人：陈云非
  • 联系手机：18217570461
  • QQ：203398752
  • 公司名：上海阀盛阀门制造有限公司
  • 帐号：03416900040048386
  • 开户行：农行上海水清南路支行
  • 售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产蝶式缓冲止回阀，可提供蝶式缓冲止回阀价格，蝶式缓冲止回阀说明书，蝶式缓冲止回阀实物图，蝶式缓冲止回阀结构图，蝶式缓冲止回阀外形尺寸，蝶式缓冲止回阀执行标准，蝶式缓冲止回阀工作原理，蝶式缓冲止回阀作用特点。

一、蝶式缓冲止回阀概述：

蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀门主要由阀体、阀瓣、缓冲装置和微量调节阀装成。该产品具有机构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品。

蝶式缓冲止回阀主要零件材质如下：

零件名称
材质
阀体
铸铁、铸钢、不锈钢
碟板
碳钢、不锈钢+丁腈橡胶
阀杆、活塞
不锈钢
二、蝶式缓冲止回阀主要技术参数：
型号
公称压力
试验压力PSPN（MPa)
工作压力
介质温度
适用介质
PN（MPa)
壳体
密封
P（MPa)
（℃）
H47X、H47H、Hh47x、Hh47H、H47XfHDH47X
1
1.5
1.1
1
0～80℃
水、油品
1.6
2.4
1.75
1.6
海水、污水
2.5
3.75
2.75
2.5

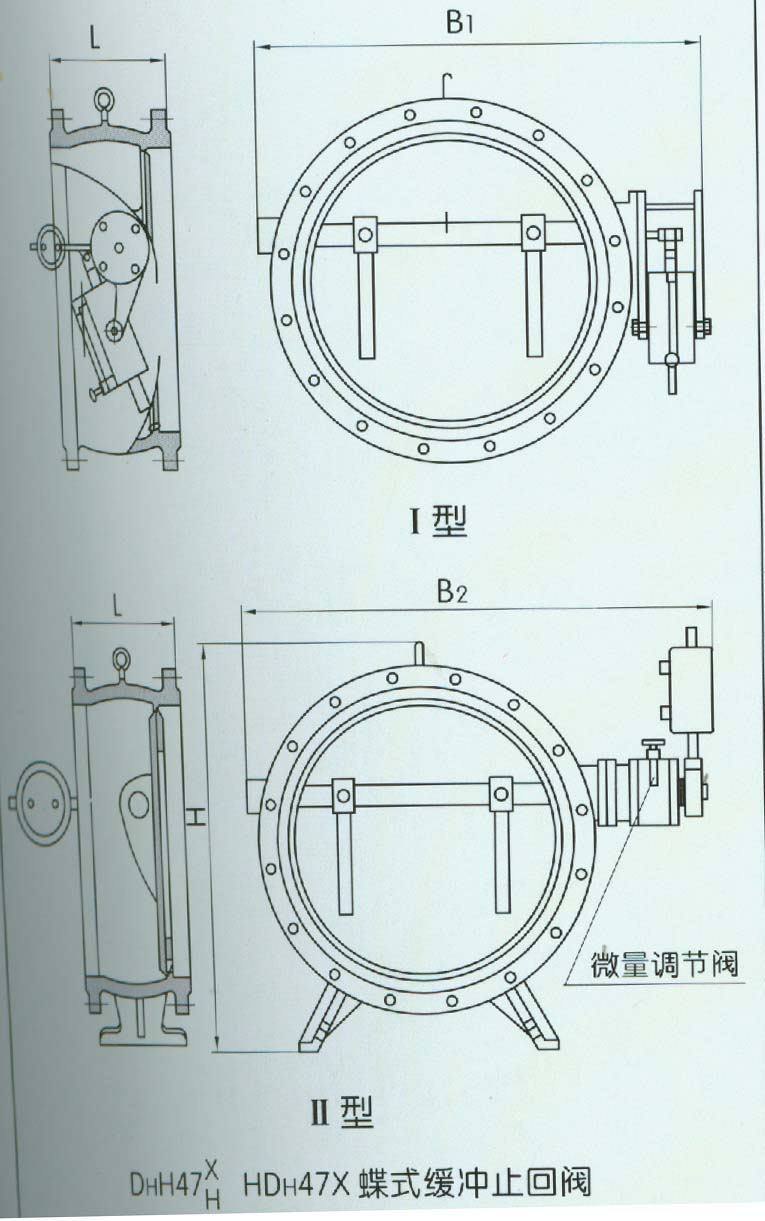

三、蝶式缓冲止回阀主要外形尺寸（法兰连接尺寸：PN10、16、25按JB/T78-94标准）：
蝶式缓冲止回阀
公称通径
DN(mm)
尺寸(mm)
L
H
B1
B2
200
230
550
540
600
250
250
630
600
700
300
270
690
650
740
350
290
780
710
800
400
310
860
770
870
450
330
910
830
920
500
350
980
900
1000
600
390
1070
1090
1250
700
430
1220
1200
1360
800
470
1320
1320
1480
900
510
1430
1420
1580
1000
550
1550
1550
1700
1200
630
1800
1780
1950
1400
710
1980
2000
2175
