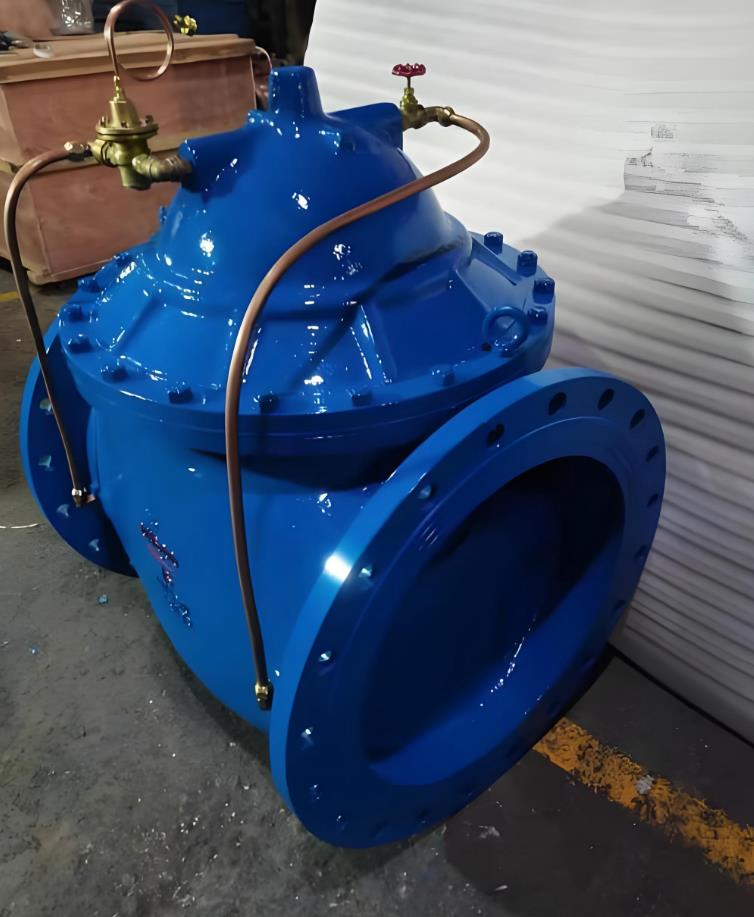

产品名称: 限流止回阀
产品型号: LH45
产品口径: DN20-600mm
产品压力: 1-2.5Mpa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-51061127
联系传真:
Email: fashengfamen@126.com
联系人: 陈云非
联系手机: 18217570461
QQ: 203398752
公司名: 上海阀盛阀门制造有限公司
帐号:  03416900040048386
开户行:  农行上海水清南路支行
售后承诺: 质保一年,质量三包:包修、包换、包退。
  详细介绍:
一、限流止回阀概述:
限流止回阀主要用于多泵并联使用时安装与水泵压出口,起限制水泵工作流量,防止停泵回流作用。
功能和作用:一.限流功能该阀安装于水泵出口,在单泵启动和非全数设计工作泵工作时,多工作泵起限制流量作用,使泵在较高效率状态下工作;防止电动机爱水泵低扬程、大流量、低效率时,发生过载现象;防止超额定电流烧电机现象的发生,同时起到一定的节能效果。其限流原理为:依据水泵的设计工况扬程,导阀自动检测并控制水泵的实际工作扬程,以限制水泵的工作流量,限制电机的负载。该阀设定一个控制工作气扬程,当水泵工作扬程低于控制扬程时阀门做关阀动作,使实际工作扬程加大;当水泵工作扬程大于设定扬程时阀门全开,阀门阻力极小。控制气扬程的设定可以按电机额定电流设定,也可以按高效率工况设定,该阀门工作扬程设定值可调,一般出厂设定值为设计工况扬程。二.止回功能.该阀的止回功能完全等同于微阻缓闭止回阀,且无关闭噪声,零回流。此阀主要用于多泵并联使用时安装与水泵压出口,起限制水泵工作流量,防止停泵回流作用。该阀采用导阀-主阀构造,结构紧凑,重量较轻。主要零件材质如下表
零件名称
材质
阀体、阀盖
铸铁、铸钢、不锈钢
阀杆
铬不锈钢
阀瓣
碳钢、不锈钢+丁腈橡胶
O形圈
丁腈橡胶

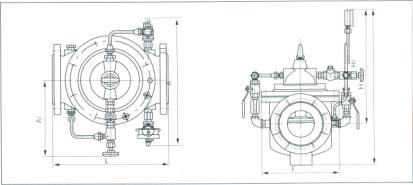

二、限流止回阀主要外形尺寸:
限流止回阀

公称通径
尺    寸(mm)
DN(am)
L
A1
A
H1
H
F
20
150
200
282
106
172
116
25
160
200
282
106
172
116
32
180
200
282
106
172
116
40
200
210
320
137
225
168
50
203
210
320
137
225
168
65
216
215
330
145
270
180
80
241
220
330
178
289
210
100
270
230
410
232
375
284
125
292
245
420
286
420
310
150
330
260
420
318
450
370
200
400
280
430
413
722
463
250
480
300
450
502
769
525
300
550
320
460
600
906
625
350
622
340
470
638
1480
705
400
685
360
480
677
1027
778
450
750
360
480
677
1027
778
500
811
410
780
750
1110
690
600
935
456
888
850
1286
785
