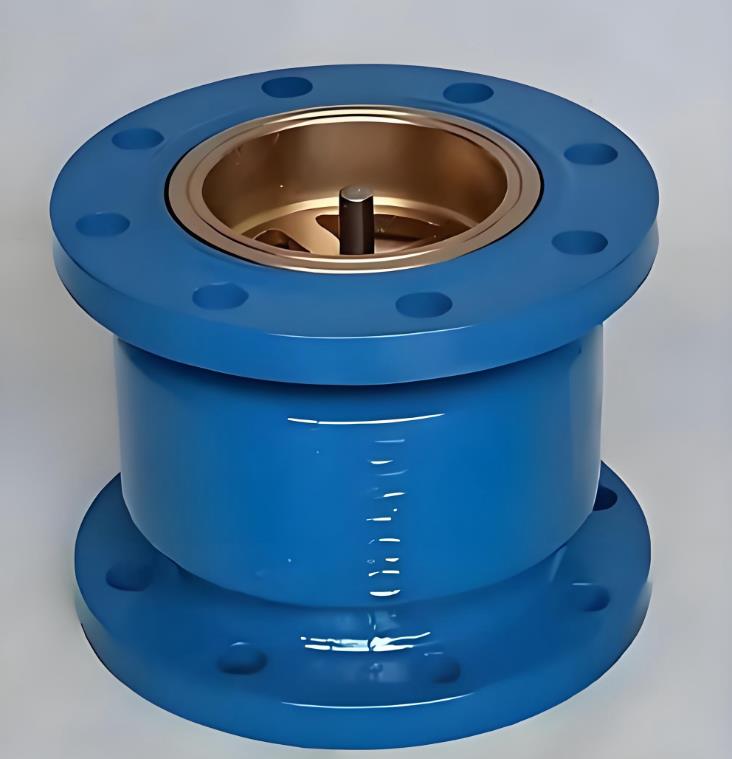

静音止回阀概述：
静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
静音止回阀主要技术参数：
|
型号 |
DRVZ/T-10 |
DRVZ/T-16 |
DRVZ/T-25Q |
|
公称压力 |
PN1.0MPa |
PN1.5MPa |
PN2.5MPa |
|
公称通径 |
DN50～DN300(mm) |
|
最高工作压力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
密封试验压力 |
1.1MPa |
1.76MPa |
2.75MPa |
|
壳体试验压务 |
1.5MPa |
2.4MPa |
3.75MPa |
静音止回阀主要零部件：
|
零件名称 |
材料 |
|
阀体、导流体 |
灰铸铁、球墨铸铁、铸钢 |
|
阀座、轴瓦、阀瓣、轴 |
青铜或铬不锈钢 |
|
弹簧 |
不锈钢 |

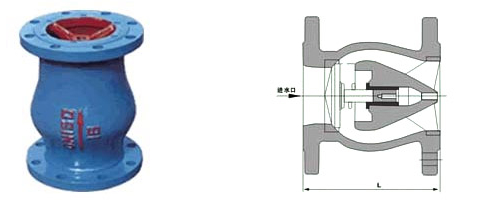

静音止回阀主要连接尺寸：
(法兰连接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88标准)
|
公称通径(mm) |
L(mm) |
|
50 |
120 |
|
65 |
150 |
|
80 |
180 |
|
100 |
240 |
|
125 |
300 |
|
150 |
350 |
|
200 |
450 |
|
250 |
500 |
|
300 |
550 |
|
350 |
575 |
|
400 |
600 |
|
450 |
650 |
|
500 |
700 |
