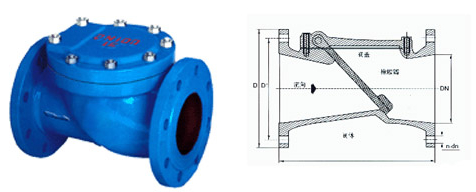

橡胶瓣止回阀概述：
该阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
橡胶瓣止回阀主要技术参数：
|
公称压力(Mpa) |
1.0 |
1.6 |
|
壳体试验压力(Mpa) |
1.5 |
2.4 |
|
密封试验压力(Mpa) |
1.1 |
1.76 |
|
适用温度℃ |
<80 |
|
适用介质 |
清水、油品 |
橡胶瓣止回阀主要零件材料：
|
阀体、阀盖 |
灰铸铁、碳刚 |
|
阀瓣 |
橡胶组合件 |
|
弹簧 |
不锈刚 |
橡胶瓣止回阀主要外形尺寸：
|
公称通径(DN) |
L |
H |
|
40 |
165 |
180 |
|
50 |
200 |
190 |
|
65 |
215 |
210 |
|
80 |
240 |
230 |
|
100 |
290 |
250 |
|
125 |
330 |
280 |
|
150 |
355 |
315 |
|
200 |
500 |
370 |
|
250 |
620 |
430 |
|
300 |
700 |
475 |
|
350 |
785 |
550 |
|
400 |
915 |
600 |
