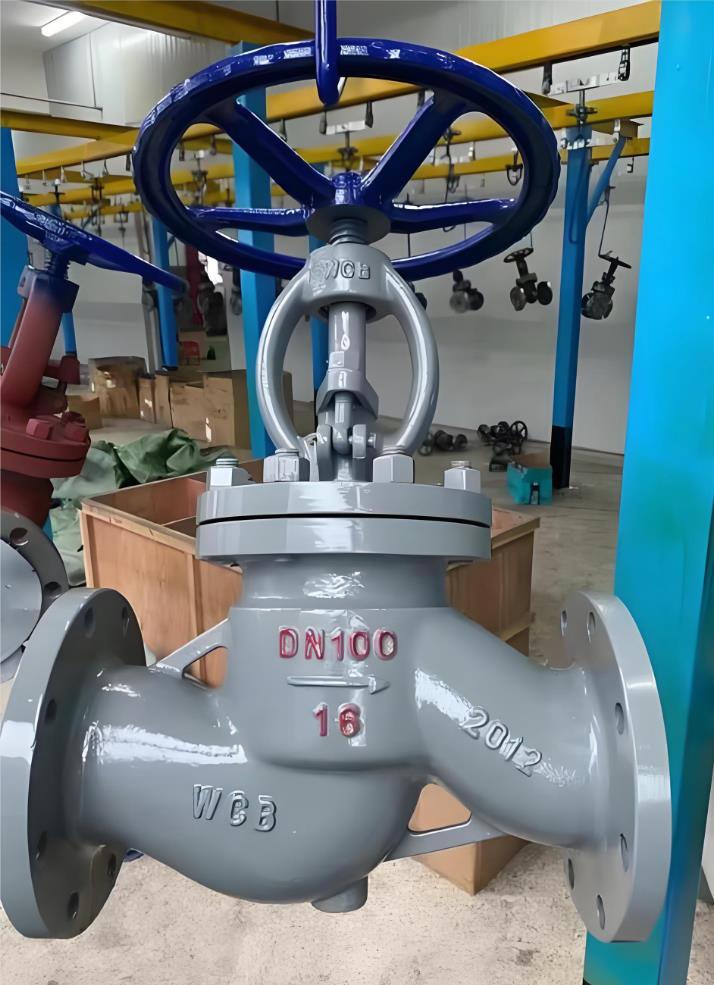

国标法兰截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。公称压力1.6MPa-16.0MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
国标法兰截止阀产品特点
1、结构简单,制造和维修比较方便
2、工作行程小,启闭时间短
3、密封性好,密封面间磨擦力小,寿命较长
国标法兰截止阀执行标准
设计规范:GB/T 12235
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:JB/T 9002
产品标识:GB/T 12220
供货规范:JB/T 7928
国标法兰截止阀性能参数
型号 |
J41H-16C~160C |
J41Y-16C~160C |
J41W-16P~160P |
工作压力(MPa) |
1.6~16.0 |
适用温度(℃) |
≤425 |
≤150 |
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
材料 |
阀体、阀盖 |
碳素钢 |
铬镍钛不锈钢 |
阀杆 |
铬不锈钢 |
铬镍钛不锈钢 |
密封面 |
堆焊铁基合金 |
堆焊硬基合金 |
本体材料 |
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
国标法兰截止阀压力试验MPa
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
7.4 |
11.0 |
18.0 |
上密封试验 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
气密封试验 |
0.4-0.7 |
国标法兰截止阀主要零件材料及性能
体盖扳 |
阀杆 |
密封面 |
垫片(环) |
填料 |
工作温度℃ |
适用介质 |
WCB |
2Cr13 |
13Cr STL 本体材料 尼龙 |
增强柔性石墨 1Crl3/柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti |
柔性石墨 增强柔性石墨 SFB-260 SFP-260 |
≤425 |
水、蒸汽、油品 |
WC1 |
38CrMoAI 25Cr2MoV |
≤450 |
WC6 |
≤540 |
WC9 |
≤570 |
ZGCr5Mo |
≤540 |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
硝酸类 |
ZGCr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
醋酸类 |
PN l.6MPa规格主要尺寸
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
凸面法兰 RF J41H J41Y J41W J41F J41N
16C 16P 16R 16I |
10 |
130 |
90 |
60 |
40 |
14 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
218 |
120 |
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
258 |
140 |
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
275 |
140 |
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
160 |
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
330 |
180 |
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
350 |
200 |
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
370 |
280 |
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
2.5MPa规格主要尺寸
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
10 |
130 |
90 |
60 |
40 |
16 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
218 |
120 |
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
258 |
140 |
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
275 |
140 |
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
160 |
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
330 |
180 |
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
350 |
200 |
65 |
290 |
180 |
145 |
125 |
22 |
8-Φ18 |
400 |
280 |
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |
4.0MPa规格主要尺寸
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
H |
D0 |
凹凸法兰 MFM J41H J41Y J41W J41N
40 40P 40R 40I |
10 |
130 |
90 |
60 |
41 |
35 |
14 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-Φ14 |
233 |
120 |
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-Φ14 |
295 |
140 |
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-Φ14 |
285 |
160 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
302 |
160 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
355 |
200 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
373 |
200 |
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
408 |
280 |
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
436 |
280 |
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
480 |
320 |
125 |
4001 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
588 |
360 |
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
611 |
400 |
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
720 |
400 |
6.4MPa规格主要尺寸
6.4MPa |
15 |
170 |
105 |
75 |
55 |
40 |
18 |
4-14Φ |
195 |
400 |
凹凸法兰 MFM J41H J41Y J41W J41N
64 64P 64R 64I |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-Φ18 |
228 |
160 |
25 |
210 |
135 |
100 |
78 |
58 |
22 |
4-Φ18 |
275 |
180 |
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-Φ23 |
325 |
200 |
40 |
260 |
165 |
125 |
95 |
76 |
24 |
4-Φ23 |
360 |
240 |
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-Φ23 |
410 |
280 |
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
450 |
320 |
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
485 |
360 |
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-Φ25 |
537 |
400 |
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-Φ30 |
631 |
400 |
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-Φ34 |
646 |
450 |
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-Φ34 |
813 |
500 |
