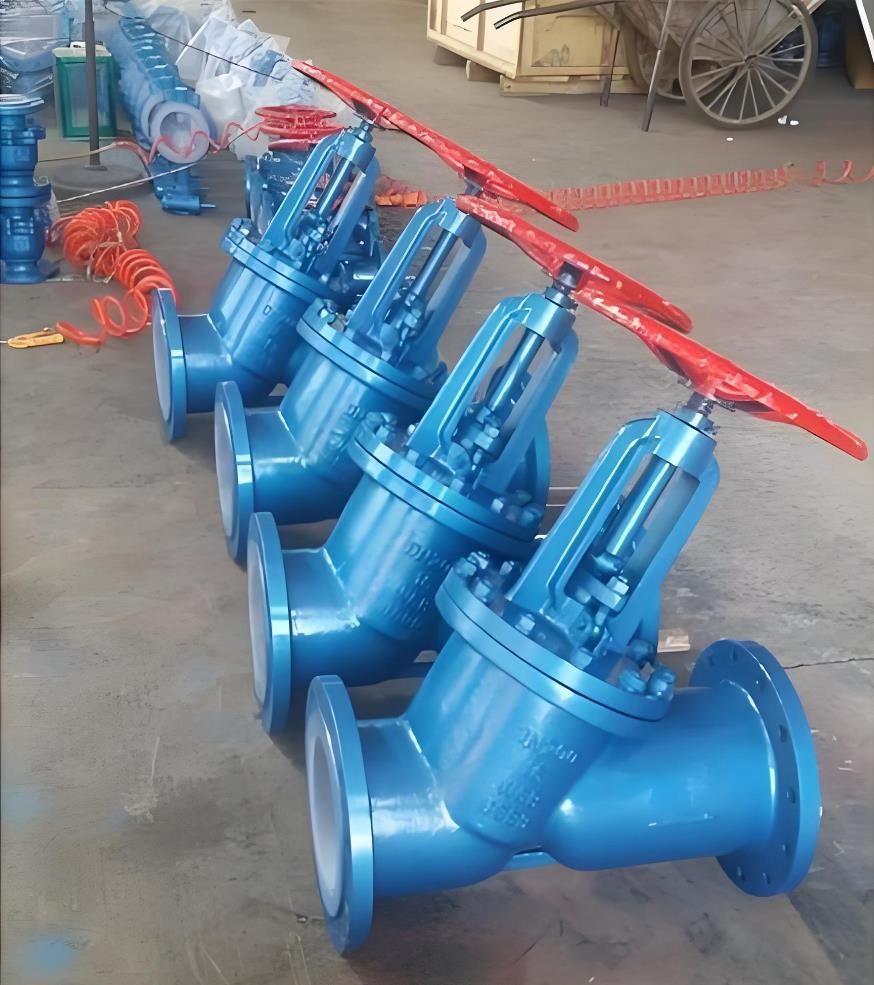

直流式衬氟截止阀适用在-50～150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸阀 |
|
Z |
C |
P |
R |
P L |
R L |
|
1 |
阀体/端盖/闸板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀杆 |
35 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 ) |
|
4 |
填料/压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F 4 ) |
PTFE(F 4 ) |
PTFE(F 4 ) |
|
6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|
8 |
紧固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
9 |
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手轮 |
WCB |
WCB |
WCB |
直流式衬氟截止阀主要外形和连接尺寸
|
公称通径 |
标准值 |
参考值 |
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H |
H1 |
WT(Kg) |
|
PN1.0MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
235 |
260 |
6.5 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
240 |
265 |
7 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
245 |
270 |
7.8 |
|
32 |
1 1 /4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
255 |
285 |
11 |
|
40 |
1 1 /2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
285 |
315 |
13 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
295 |
330 |
15 |
|
65 |
2 1 /2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
350 |
395 |
23 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
240 |
395 |
445 |
38 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
240 |
450 |
490 |
42 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
280 |
525 |
555 |
55 |
|
150 |
6 |
480 |
380 |
240 |
210 |
3 |
24 |
8-Ф23 |
320 |
605 |
645 |
77 |
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
360 |
645 |
765 |
135 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
400 |
685 |
805 |
220 |
|
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-Ф23 |
400 |
710 |
814 |
277 |
|
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-Ф23 |
450 |
750 |
855 |
320 |
