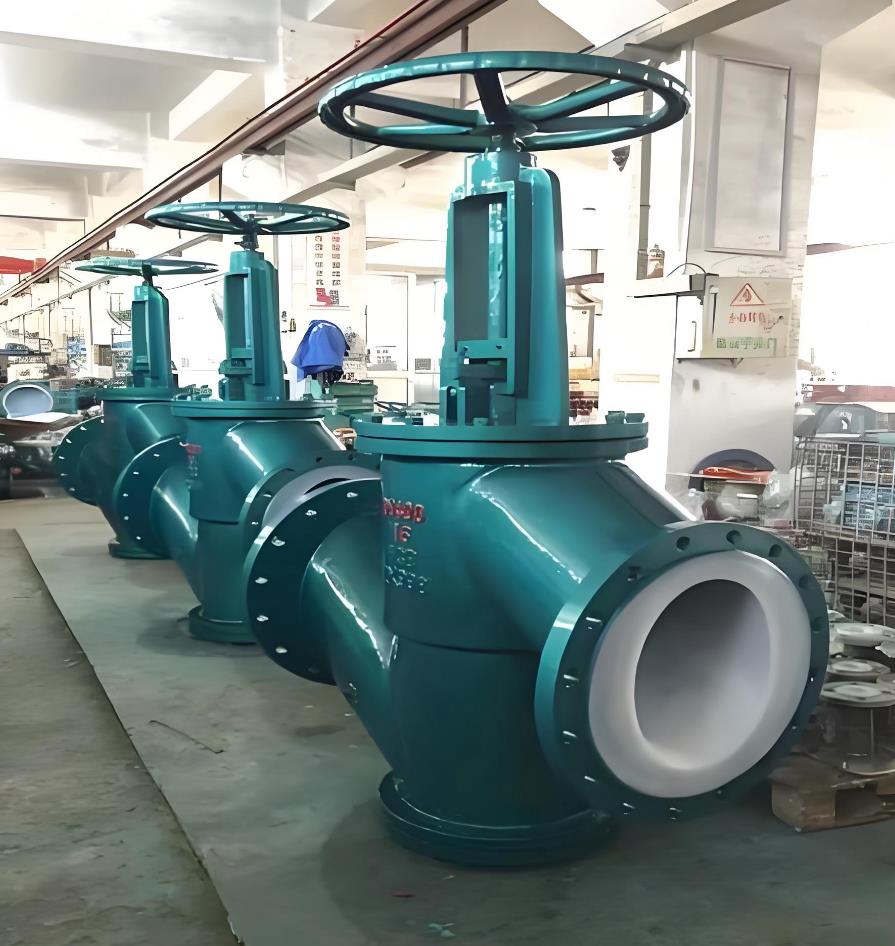

直通式衬氟截止阀

产品名称：直通式衬氟截止阀
产品型号：J41F46、J641F46、J941F46
产品口径：DN15-350mm
产品压力：1.6-2.5MPa
产品材质：铸钢、不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产直通式衬氟截止阀，可提供直通式衬氟截止阀价格，直通式衬氟截止阀说明书，直通式衬氟截止阀实物图，直通式衬氟截止阀结构图，直通式衬氟截止阀外形尺寸，直通式衬氟截止阀执行标准，直通式衬氟截止阀工作原理，直通式衬氟截止阀作用特点。

直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

直通式衬氟截止阀基本型号：

手动	J41F3	角式	J441F3
	J41F46		J441F46
气动	J641F3	电动	J941F3
	J641F46		J941F46

直通式衬氟截止阀技术规范：

设计标准	GB12233/GB12233
结构长度	GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动

直通式衬氟截止阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

直通式衬氟截止阀主要外形尺寸：

公称通经		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18
125	5	400	245	210	185	3	24	8-φ18
150	6	480	280	240	210	3	24	8-φ23
200	8	495	335	295	265	3	26	8-φ23
250	10	622	390	350	320	3	28	12-φ23
300	12	698	440	400	368	4	28	12-φ23
350	14	787	500	460	428	4	30	16-φ23
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	215	180	155	3	24	8-φ18
125	5	400	245	210	185	3	26	8-φ18
150	6	480	280	240	210	3	28	8-φ23
200	8	495	335	295	265	3	30	12-φ23
250	10	622	405	355	320	3	32	12-φ25
300	12	698	460	410	375	4	34	12-φ25
PN2.5MPa
15	1/2	130	95	65	45	2	16	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	22	8-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	230	190	160	3	24	8-φ23
125	5	400	270	220	188	3	28	8-φ25
150	6	480	300	250	218	3	30	8-φ25
