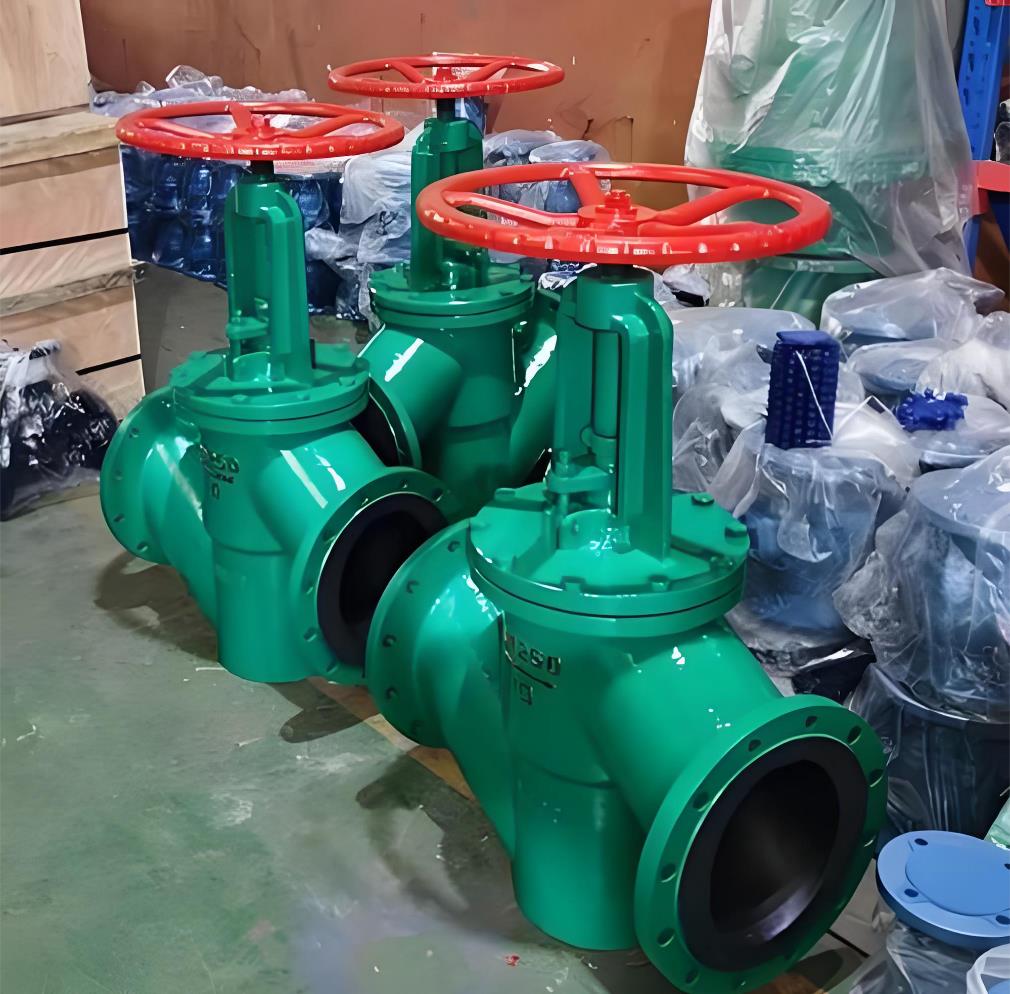

产品名称： 直通式衬胶截止阀
产品型号： J41F46
产品口径： DN15-350mm
产品压力： 1.6-2.5MPa
产品材质： 铸铁、铸钢、不锈钢
联系电话： 021-51061127
联系传真：
Email： fashengfamen@126.com
联系人： 陈云非
联系手机： 18217570461
QQ： 203398752
公司名： 上海阀盛阀门制造有限公司
帐号：  03416900040048386
开户行：  农行上海水清南路支行
售后承诺： 质保一年，质量三包：包修、包换、包退。
  详细介绍：
直通式衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
直通式衬胶截止阀要零部件材料表

序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
PL
RL
1
阀体/阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球体/阀杆
25
2Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里/阀座
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4
填料压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
6
活节螺栓
35
1Cr17Ni2
1Cr17Ni2
7
阀杆螺母
ZCuAl10Fe3
ZCuAl10Fe3
ZCuAl10Fe3
8
紧固螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
9
螺母
45
0Cr18Ni9
0Cr18Ni9
10
手柄
WCB
WCB
WCB



直通式衬胶截止阀主要外形和连接尺寸



公称通经
L
D
D1
D2
f
b
Z-φd
DN(mm)
NPS(inch)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-φ14
20
3/4
150
105
75
55
2
16
4-φ14
25
1
160
115
85
65
2
16
4-φ14
32
11/4
180
135
100
78
2
18
4-φ18
40
11/2
200
145
110
85
3
18
4-φ18
50
2
230
160
125
100
3
20
4-φ18
65
21/2
290
180
145
120
3
20
4-φ18
80
3
310
195
160
135
3
22
4-φ18
100
4
350
215
180
155
3
22
8-φ18
125
5
400
245
210
185
3
24
8-φ18
150
6
480
280
240
210
3
24
8-φ23
200
8
495
335
295
265
3
26
8-φ23
250
10
622
390
350
320
3
28
12-φ23
300
12
698
440
400
368
4
28
12-φ23
350
14
787
500
460
428
4
30
16-φ23
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-φ14
20
3/4
150
105
75
55
2
16
4-φ14
25
1
160
115
85
65
2
16
4-φ14
32
11/4
180
135
100
78
2
18
4-φ18
40
11/2
200
145
110
85
3
18
4-φ18
50
2
230
160
125
100
3
20
4-φ18
65
21/2
290
180
145
120
3
20
4-φ18
80
3
310
195
160
135
3
22
8-φ18
100
4
350
215
180
155
3
24
8-φ18
125
5
400
245
210
185
3
26
8-φ18
150
6
480
280
240
210
3
28
8-φ23
200
8
495
335
295
265
3
30
12-φ23
250
10
622
405
355
320
3
32
12-φ25
300
12
698
460
410
375
4
34
12-φ25
PN2.5MPa
15
1/2
130
95
65
45
2
16
4-φ14
20
3/4
150
105
75
55
2
16
4-φ14
25
1
160
115
85
65
2
16
4-φ14
32
11/4
180
135
100
78
2
18
4-φ18
40
11/2
200
145
110
85
3
18
4-φ18
50
2
230
160
125
100
3
20
4-φ18
65
21/2
290
180
145
120
3
22
8-φ18
80
3
310
195
160
135
3
22
8-φ18
100
4
350
230
190
160
3
24
8-φ23
125
5
400
270
220
188
3
28
8-φ25
150
6
480
300
250
218
3
30
8-φ25
