产品名称： |

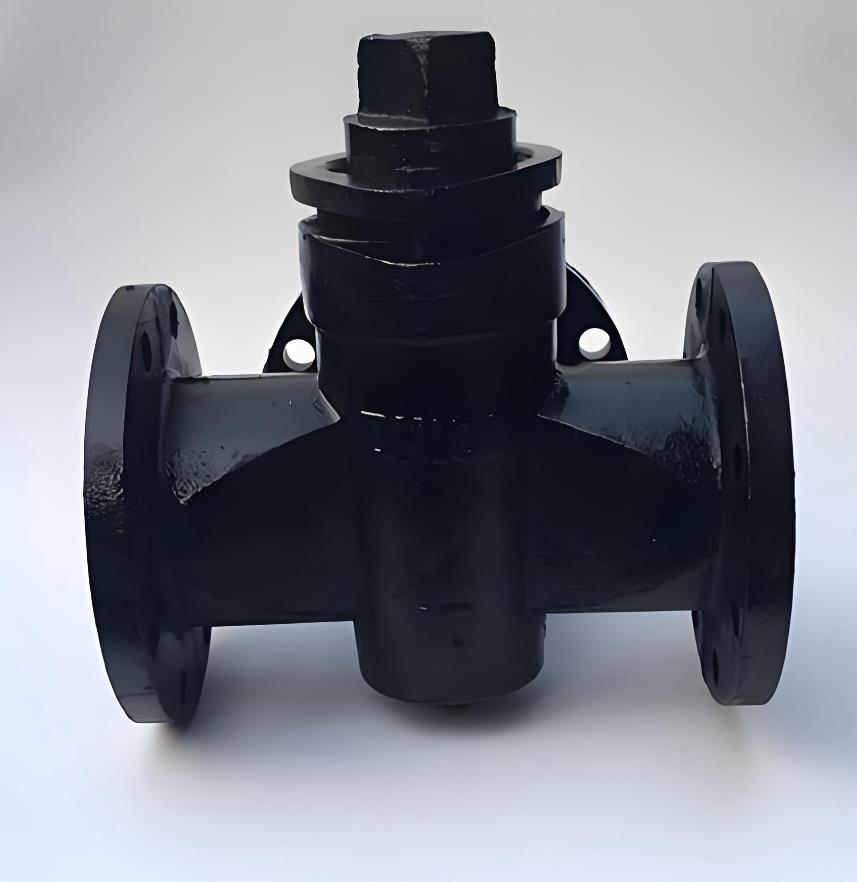

二通铸铁旋塞阀 |
|
产品型号： |
X43W |
|
产品口径： |
DN15-200mm |
|
产品压力： |
1MPa |
|
产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-51061127 |
| 联系传真： |
|
| Email： |
fashengfamen@126.com |
| 联系人： |
陈云非 |
| 联系手机： |
18217570461 |
| QQ： |
203398752 |
| 公司名： |
上海阀盛阀门制造有限公司 |
| 帐号： |
03416900040048386 |
| 开户行： |
农行上海水清南路支行 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
 详细介绍： |
二通铸铁旋塞阀主要性能规范
|
型号 |
公称压力
PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
壳体 |
密封 |
|
X43W-1.0C |
1.0 |
1.1 |
1.1 |
煤气、油品 |
≤100 |
二通铸铁旋塞阀主要尺寸
|
公称通径
DN（mm） |
尺寸（mm） |
|
L |
D |
D1 |
D2 |
z-φd |
|
15 |
80 |
80 |
55 |
40 |
4/12 |
|
20 |
90 |
90 |
65 |
50 |
4/12 |
|
25 |
100 |
100 |
75 |
60 |
4/12 |
|
32 |
115 |
120 |
90 |
70 |
4/14 |
|
40 |
130 |
130 |
100 |
80 |
4/14 |
|
50 |
145 |
140 |
110 |
90 |
4/14 |
|
65 |
160 |
160 |
130 |
110 |
4/14 |
|
80 |
200 |
185 |
150 |
125 |
4/18 |
|
100 |
230 |
205 |
170 |
145 |
4/18 |
|
125 |
250 |
235 |
200 |
175 |
8/18 |
|
150 |
320 |
260 |
225 |
200 |
8/18 |
|
200 |
350 |
315 |
280 |
255 |
8/18 |
二通铸铁旋塞阀主要材料
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X43W-0.6 |
灰铸铁 |
灰铸铁 |
可锻铸铁 |
油浸石棉盘根
柔性石墨 |
|
|
|
|
|
|
