产品名称： |

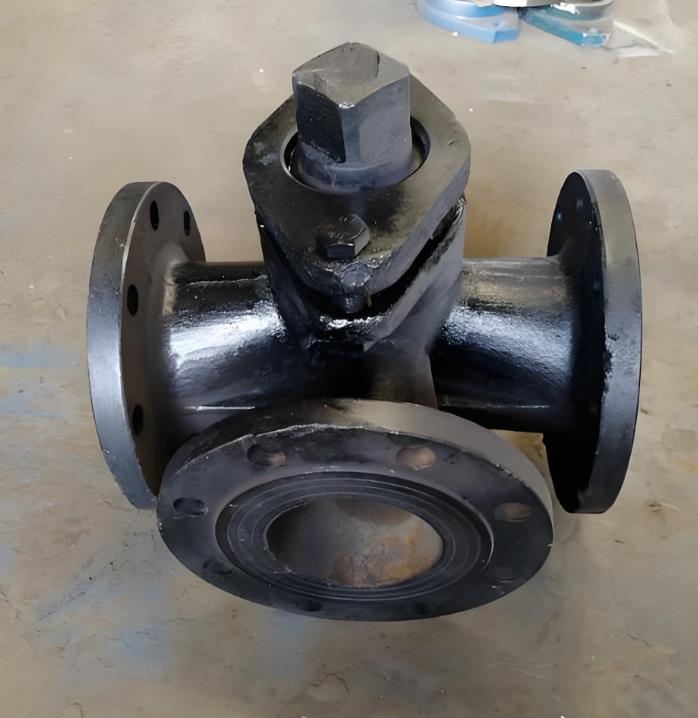

三通铸铁旋塞阀 |
|
产品型号： |
X44W |
|
产品口径： |
DN20-300mm |
|
产品压力： |
1MPa |
|
产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-51061127 |
| 联系传真： |
|
| Email： |
fashengfamen@126.com |
| 联系人： |
陈云非 |
| 联系手机： |
18217570461 |
| QQ： |
203398752 |
| 公司名： |
上海阀盛阀门制造有限公司 |
| 帐号： |
03416900040048386 |
| 开户行： |
农行上海水清南路支行 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
 详细介绍： |
三通铸铁旋塞阀主要性能规范
|
型号 |
公称压力
PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
壳体 |
密封 |
|
X44W-1.0 |
1.0 |
1.5 |
1.1 |
煤气、油品 |
≤100 |
三通铸铁旋塞阀主要尺寸
|
公称压力
PN（MPa） |
公称通径
DN（mm） |
尺寸（mm） |
|
L |
D |
D1 |
D2 |
z-φd |
□s |
h |
H |
|
1.0 |
25 |
145 |
115 |
85 |
56 |
4?φ14 |
17 |
38 |
133 |
|
32 |
170 |
135 |
100 |
78 |
4?φ18 |
18 |
45 |
152 |
|
40 |
180 |
145 |
110 |
85 |
4?φ18 |
24 |
55 |
212 |
|
50 |
200 |
160 |
125 |
100 |
4?φ18 |
28 |
74 |
260 |
|
65 |
220 |
180 |
145 |
120 |
4?φ18 |
32 |
82 |
295 |
|
80 |
250 |
195 |
160 |
135 |
4?φ18 |
40 |
95 |
327 |
|
100 |
300 |
215 |
180 |
155 |
8?φ18 |
45 |
135 |
425 |
|
125 |
350 |
245 |
210 |
185 |
8?φ18 |
54 |
154 |
482 |
|
150 |
400 |
280 |
240 |
210 |
8?φ23 |
62 |
172 |
512 |
|
200 |
450 |
335 |
295 |
265 |
8?φ23 |
75 |
195 |
605 |
|
250 |
530 |
390 |
350 |
320 |
8?φ23 |
85 |
230 |
660 |
|
300 |
580 |
440 |
400 |
368 |
8?φ23 |
100 |
263 |
760 |
三通铸铁旋塞阀主要材质
|
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
|
X44W-1.0 |
铸铁 |
铸铁 |
铸铁 |
油浸石棉盘根 |
|
|
|
|
|
|
