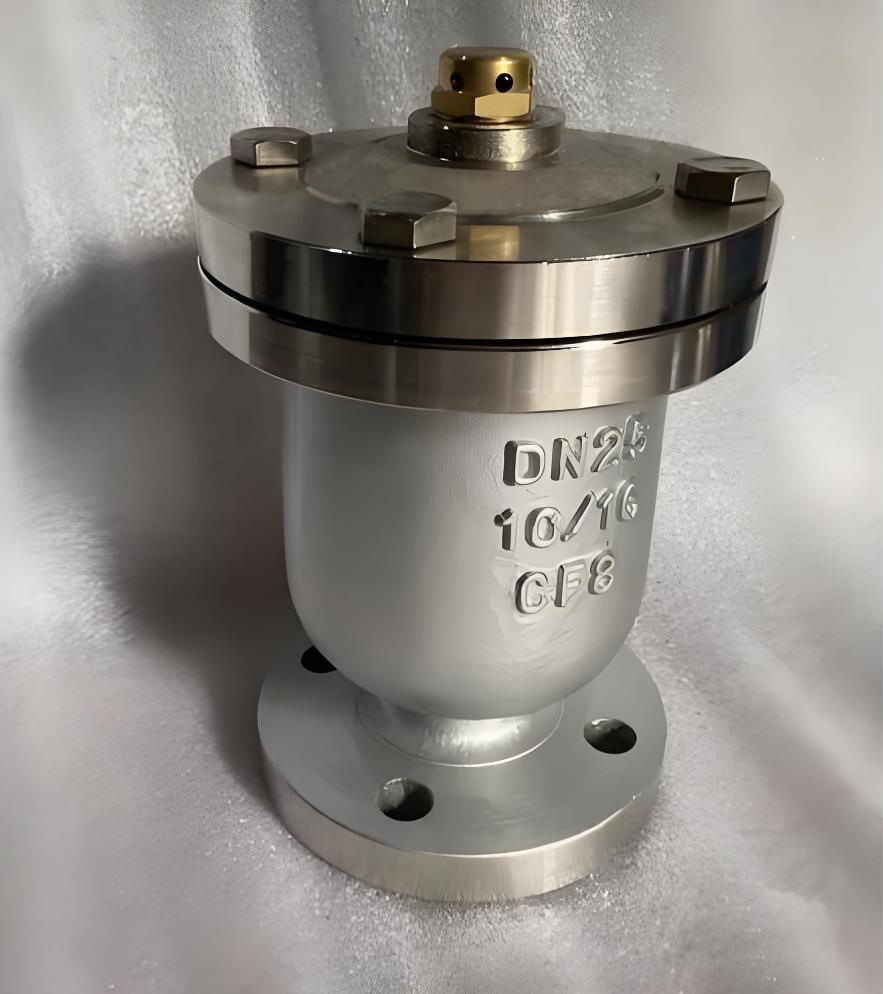

不锈钢单口排气阀此产品用于管道上的最高点或闭气地方，来排除管内气体来疏通管道使管道在工作中正常运转。此排气阀连接有二种丝扣、法兰。
不锈钢单口排气阀丝扣式外型尺寸
|
公称通径 DN(mm) |
ZG |
Φ |
H |
|
15 |
1/2" |
135 |
205 |
|
20 |
3/4" |
135 |
205 |
|
25 |
1" |
135 |
205 |
|
40 |
11/2 |
150 |
205 |
|
50 |
2" |
150 |
205 |
不锈钢单口排气阀法兰式外型尺寸
|
公称通径 DN(mm) |
D |
D1 |
D2 |
Φ |
H |
|
15 |
95 |
65 |
45 |
135 |
210 |
|
20 |
105 |
75 |
55 |
135 |
210 |
|
25 |
115 |
85 |
65 |
135 |
210 |
|
40 |
140 |
115 |
80 |
150 |
210 |
|
150 |
160 |
125 |
100 |
150 |
210 |
不锈钢单口排气阀技术参数：
1、阀体、阀盖、铸铁HT200、不锈钢、碳钢
2、浮球、304不锈
3、排气口、钢H59黄铜
4、密封圈、丁晴橡皮
5、松紧螺丝、A3
6、工作压力1.0MPa
7、密封压力1.1MPa
8、强度压力1.5MPa
