一、双口排气阀概述：

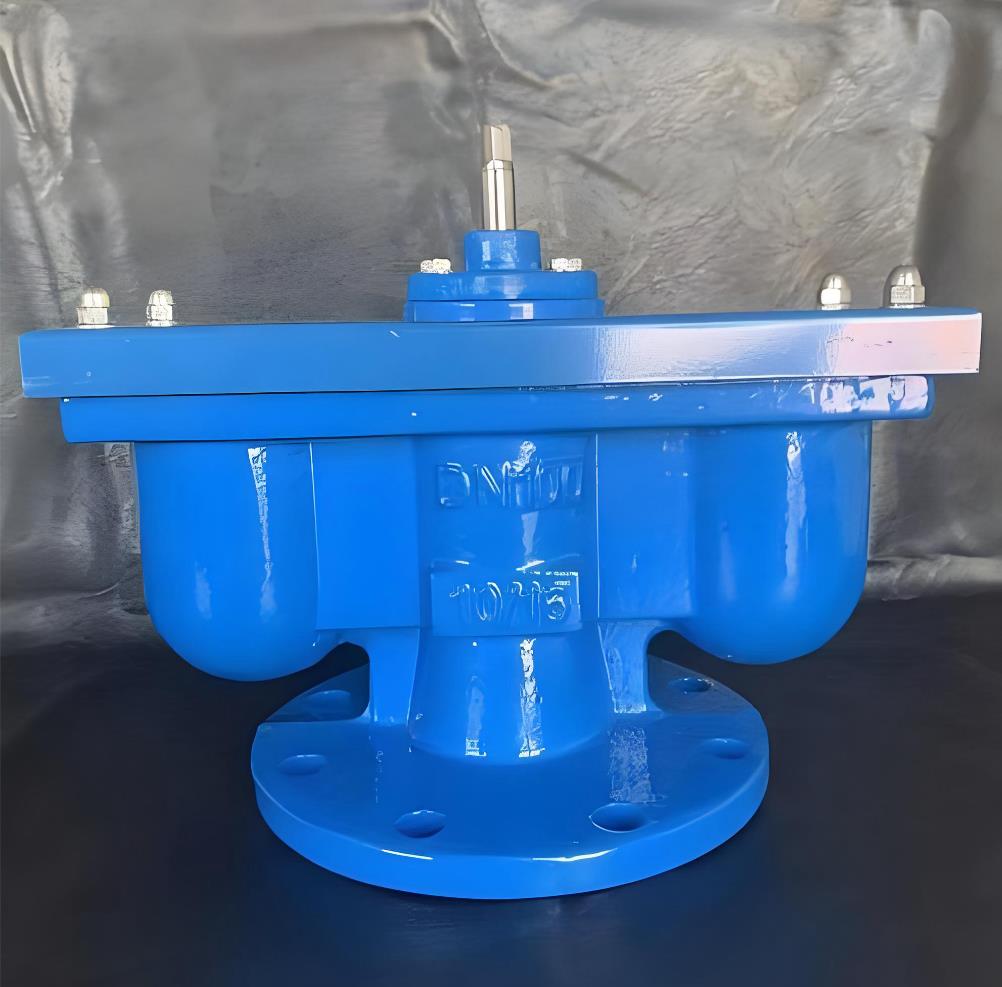

双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。作用原理：当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，因将阀门关闭。本排气阀，顺时针旋转阀杆时为关闭。介质温度：0-80℃主要零件如下

零件名称	材质
阀体、阀盖	灰铸铁、球墨铸铁
杠杆	不锈钢
浮球	不锈钢

二、双口排气阀用途及主要性能规范：

本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
⑴注：D＞350mm管路请选单口排气阀（QB1-10）。

⑵安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。

⑶如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。

本排气阀适用水、热水、最高温度100℃的管道上，使管道内的气体全部排出。

三、双口排气阀双口排气阀主要外形及连接尺寸：

型号	公称通径	主要尺寸（mm）
型号	公称通径	D	D1	D2	L	Z-φd	介质	阀体材料
QB₂-10	40	145	110	85	430	4-φ18	水	铸铁
QB₂-10	50	160	125	100	430	4-φ18	水	铸铁
QB₂-10	75	195	160	135	470	4-φ18	水	铸铁
QB₂-10	100	215	180	155	500	4-φ18	水	铸铁
QB₂-10	150	280	240	210	540	8-φ20	水	铸铁
QB₂-10	200	335	295	265	700	8-φ20	水	铸铁

四、双口排气阀每小时排气量表：

规格	50	75	100	150	200
立方米/小时	4-173	85-352	14-597	22-904	27-1145
