燃气紧急切断阀

产品名称：燃气紧急切断阀
产品型号：ZCRB
产品口径：DN15-350mm
产品压力：1.6Mpa
产品材质：铸钢、不锈钢
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产燃气紧急切断阀，可提供燃气紧急切断阀价格，燃气紧急切断阀说明书，燃气紧急切断阀实物图，燃气紧急切断阀结构图，燃气紧急切断阀外形尺寸，燃气紧急切断阀执行标准，燃气紧急切断阀工作原理，燃气紧急切断阀作用特点。

ZCPR燃气紧急切断阀概述：

燃气紧急切断阀ZCRB-16C是新型的燃气管道工程的安全配套装置，主要应用以下场合：

①与可燃气体泄漏监测仪器联接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气阀门，切断燃气的供给，及时制止恶性事故的发生。

②与热力设备的极限温度（压力）安全控制器联接。当设备内检测点的温度或压力超过设定的极限数值，自动快速关闭供气阀门，停止燃料的供给。

③与高层建筑的中央消防报警系统联接。当大夏发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。

④在城市或工厂的燃气供应管网内设备ZCR燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控紧急关闭事故现场的管线供气。

本系列产品具有极佳的技术性能，低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体，广泛应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居所的安全设施。

燃气紧急切断阀.jpg 燃气紧急切断阀1.jpg

一、燃气紧急切断阀主要功能及工作原理：本系列阀门是常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能。

①阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。

②当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时即使撤去电源，阀门仍处于自锁关闭状态，不会重新自动打开。

③本阀采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使本阀达到目的开关省力、快速。

④当工作人员处理完事故，人工重新开启阀门，才会恢复供气。

⑤根据客户要求也可提供断电关闭的常闭型紧急切断阀。

二、燃气紧急切断阀主要技术参数：

阀门规格	DN15～DN350
工作压力	0.5bar ～6bar
关闭时间	少于1秒
工作温度	-15℃～+60℃
工作电压	交流：AC24V或220V 直流：DC12V/8.5W

三、燃气紧急切断阀主要技术参数：

防护等级	CEI IP65/IP67
防爆等级	Eexm ⅡT4/Eexm Ⅱ T5
密封材料	NBR橡胶
阀体材料	黄铜、不锈钢、碳钢
质量认证	ISO9001
适用介质	煤气、天燃气、液化气

燃气紧急切断阀2.jpg 燃气紧急切断阀3.jpg

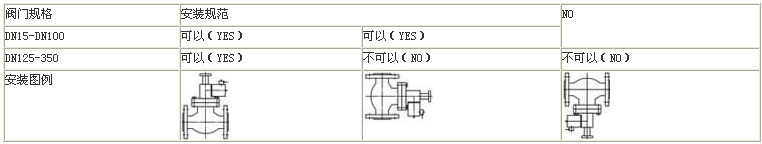

四、燃气紧急切断阀安装注意事项：

燃气紧急切断阀

五、燃气紧急切断阀主要零件材料：

零件名称	材质
零件名称	1/2"-1"丝扣	DN25-DN350（法兰）
阀体	黄铜	碳钢（304不锈钢）
自锁体	黄铜（铝合金）	黄铜（铝合金）
阀杆	不锈钢	不锈钢
密封川	NBR橡胶

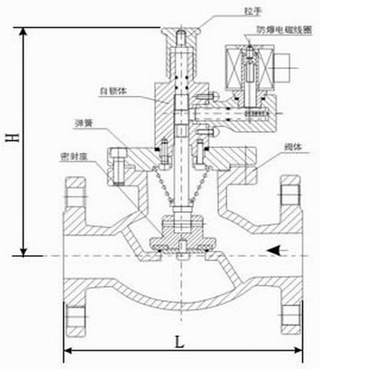

六、燃气紧急切断阀结构图：

燃气紧急切断阀

燃气紧急切断阀.jpg 燃气紧急切断阀1.jpg

七、燃气紧急切断阀主要规格及连接尺寸表：单位：mm

规格（DN）	L（长）	H（高）	联接方式
15	68	120	丝扣
20	72	128
25	100	160
25	160	180	法兰联接
32	180	200
40	200	200
50	230	220
65	290	255
80	310	320
100	350	380
125	400	405
150	480	458
200	500	530
250	600	600
300	700	650
350	800	750

八、燃气紧急切断阀使用注意事项：①保管时应将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。②安装前应将本阀消防干净，将各螺纹连接处拧紧。③本阀采用止回阀原理，只能单向截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。④订货必须注明法兰密封面形式，工作压力。⑤必须正确使用本阀，如不按照本厂的使用说明，造成的损坏，责任一切自负。⑥使用前请仔细阅读本说明书。

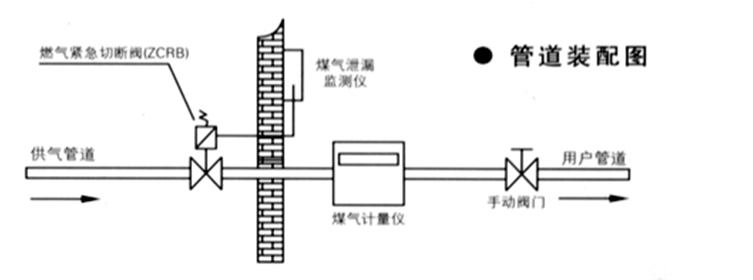

九、燃气紧急切断阀安装装配图：
