抽气止回阀当前位置:首页 > 产品中心 > 止回阀 > 抽气止回阀
  • 抽气止回阀

抽气止回阀

  • 产品名称:抽气止回阀
  • 产品型号:H664H/Y
  • 产品口径:DN150-900mm
  • 产品压力:2-10Mpa
  • 产品材质:铸钢,不锈钢
  • 联系电话:021-51061127
  • 联系传真:021-51062214
  • Email:fashengfamen@126.com
  • 联系人:陈云非
  • 联系手机:18217570461
  • QQ:203398752
  • 公司名:上海阀盛阀门制造有限公司
  • 帐号:03416900040048386
  • 开户行:农行上海水清南路支行
  • 售后承诺:质保一年,质量三包:包修、包换、包退。

上海阀盛阀门制造有限公司主要生产抽气止回阀,可提供抽气止回阀价格,抽气止回阀说明书,抽气止回阀实物图,抽气止回阀结构图,抽气止回阀外形尺寸,抽气止回阀执行标准,抽气止回阀工作原理,抽气止回阀作用特点。

抽气止回阀简述:
  上海阀盛阀门生产的H664H、H664Y抽气止回阀用于电厂或热电厂抽气系统,或其它系统的蒸汽和水等非腐蚀性介质管道上,防止汽轮机组成在突然甩负荷时汽轮机内的压力突然降低,抽汽管和各加热器内蒸汽倒流进入轮机内造成汽轮叶片打碎,毁坏汽轮发电机的亚性事故,并防止加热器系统管道泄漏使水从抽汽管路进入轮机内而发生水击事故,以保护汽轮机的安全运行。
抽气止回阀技术参数:
型号
PN
工作压力/Mpa
适用温度/℃
适用介质
H664H-20
20
2.0
≤427
水,蒸汽
H664H-50
50
5.0
H664H-100
100
10.0
H664Y-100I
100
10.0
≤540

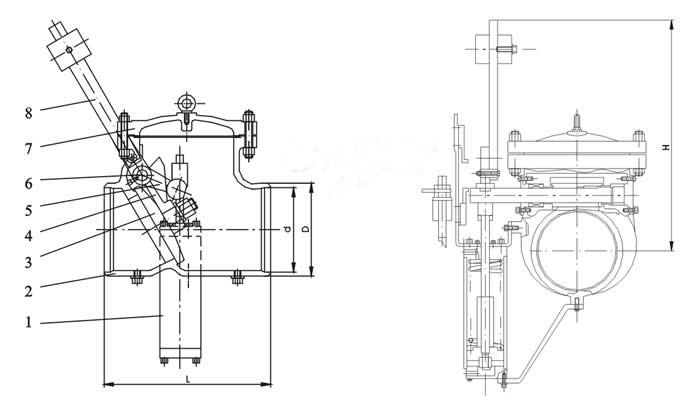

抽气止回阀主要零件材质:
   序号
零件名称
碳钢型(C)
合金钢(I)
1
汽缸
A105
A105
2
阀体
WCB
WC6
3
阀瓣
WCB
WC6
4
摇杆
WCB
WC6
5
拨叉
WCB
WCB
6
销轴
2Cr13
304
7
阀盖
WCB
WC6
8
加长杆和中锤
WCB
WCB

产品类别
适用温度℃
适用介质
碳钢型(C)
≤425
蒸汽和水等非腐蚀性介质
合金钢(I)
≤550

抽气止回阀外形及连接尺寸:

Class 150
NPS ( in )
6
8
10
12
14
16
18
20
24
28
30
36
DN ( mm )
150
200
250
300
350
400
450
500
600
700
750
900
L
320
450
540
610
650
650
740
790
915
1040
1120
1450
H
258
300
355
425
438
480
535
555
615
782
825
930
d
152
201
252
288
328
376
425
472
568
670
715
880
D
182
235
295
350
380
435
486
540
645
740
800
650
Wt ( Kg )
85
144
225
350
372
495
625
770
1305
1870
1990
2350
Class 300
NPS ( in )
6
8
10
12
14
20
24
DN ( mm )
150
200
250
300
350
500
600
L
420
526
580
610
700
800
850
H
305
348
410
448
475
620
702
d
152
201
252
288
318
458
545
D
182
235
295
350
386
530
640
Wt ( Kg )
126
210
325
480
575
1145
1830
Class 600
NPS ( in )
6
8
10
12
14
20
24
DN ( mm )
150
200
250
300
350
500
600
L
420
526
580
610
650
680
960
H
365
432
498
578
660
805
900
d
138
182
224
300
352
446
532
D
196
250
298
386
430
536
645
Wt ( Kg )
215
400
600
1060
1435
2455
3620
