船用法兰铸铁截止止回阀

产品名称：船用法兰铸铁截止止回阀
产品型号：GB/T591-93
产品口径：
产品压力：
产品材质：
联系电话：021-51061127
联系传真：021-51062214
Email：fashengfamen@126.com
联系人：陈云非
联系手机：18217570461
QQ：203398752
公司名：上海阀盛阀门制造有限公司
帐号：03416900040048386
开户行：农行上海水清南路支行
售后承诺：质保一年，质量三包：包修、包换、包退。

上海阀盛阀门制造有限公司主要生产船用法兰铸铁截止止回阀，可提供船用法兰铸铁截止止回阀价格，船用法兰铸铁截止止回阀说明书，船用法兰铸铁截止止回阀实物图，船用法兰铸铁截止止回阀结构图，船用法兰铸铁截止止回阀外形尺寸，船用法兰铸铁截止止回阀执行标准，船用法兰铸铁截止止回阀工作原理，船用法兰铸铁截止止回阀作用特点。

船用法兰铸铁截止止回阀性能规范Technical Data

公称压力Nominal Pressure(MPa)	公称通径Nominal Diameter(mm)	适用介质Applicable Medium
06	50 - 300	海水、淡水、滑油、燃油和f≤2200C蒸汽
10	65 - 250	Sea water. Fresh water. Lubricanting oil, Fuel oil,
16	20 - 50	f≤2200C steam

船用法兰铸铁截止止回阀主要零部件材质Materials of Main Parts

零件名称Parts Name	材料Material
	名称Name	牌号Marks
阀体、阀盖Body/Cover	灰铸铁Gray Cast lron	HT200
阀盘Disc	铸锡青铜Cast Tin Bronze	ZCuSn102n2
阀座Seat	铸铝青铜Cast Aluminum Bronze	ZCuA19Mn2
阀杆Stem	铝青铜Aluminum Bronze	CuA19Mn2

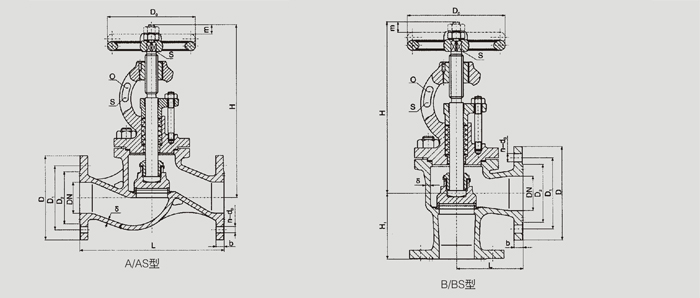

船用法兰铸铁截止止回阀PNl.O、1.6MPa的A型、B型基本尺寸Dimensions

公称	公称	结构尺寸S		ructure Dimension				法兰					螺栓		手轮		升程	参考重量
压力 PN	通径 DN	L		H≈		Hi	壁厚 Thickness 6	Flange					Bolt		Hand wheel		Lift Range	Weight(kg)
(MPa)	(mm)	A型	B型	A型	B型	B型		D	Di	D2	do	b	n个	Th	Do	S	m	A型	B型
	65	290	115	310	277	1 15	9	155	123	104	15	15	6	M14	140	12	18	18.9	16.7
	80	310	125	345	304	125	9	170	138	118	15	15	8	M14	160	14	24	23.0	19.9
1.0	100	350	150	374	325	135	10	190	158	138	15	15	8	M14	180	14	35	31.0	27.2
	125	400	175	426	366	155	10	215	183	164	15	15	10	M14	200	17	44	39.3	37.5
	150	480	180	482	410	160	11	240	208	190	15	16	12	M14	200	17	57	55.5	48.4
	20	150	75	217	203	75	7	95	68	48	13	14	4	M12	80	8	7	5.7	5.1
	25	160	80	217	203	80	7	105	73	56	13	14	4	M12	80	8	7	6.0	5.6
1.6	32	180	85	236	216	85	7	1 15	83	64	15	15	6	M14	100	9	9	7.0	6.9
	40	200	90	260	236	90	8	125	93	74	15	16	6	M14	120	11	11	9.2	8.5
	50	230	95	288	258	95	8	135	103	84	15	16	6	M14	140	12	14	11.9	11.3

船用法兰铸铁截止止回阀PN0.6．1.0、1.6MPa的AS型、BS型基本尺寸Dimensions

公称	公称	结构尺寸S		ructure Dimension				法兰					螺栓		手轮		升程	参考重量
压力 PN	通径 DN	L		H≈		Hi	壁厚 Thickness 6	Flange					Bolt		Hand wheel		Lift Range	Weight(kg)
(MPa)	(mm)	AS型	BS型	AS型	BS型	BS型		D	Di	D2	do	b	n个	Th	Do	S	m	AS型	BS型
	50	230	125	288	258	125	8	140	1 10	90	14	16	4	M12	140	12	14	12 2	12 2
	65	290	145	310	277	145	9	160	130	1 10	14	16	4	M12	140	12	18	19 2	17 7
	80	310	155	345	304	155	9	190	150	128	18	18	4	M16	160	14	24	23 8	21 7
	100	350	175	374	325	175	10	210	170	148	18	18	4	M16	180	14	35	34 5	32 3
0 6	125	400	200	426	366	200	10	240	200	178	18	20	8	M16	200	17	44	42 5	42 8
	150	480	225	482	410	225	11	265	225	202	18	20	8	M16	200	17	57	58 7	55 8
	175	540	225	557	489	225	11	295	255	232	18	22	8	M16	200	17	60	76 8	70 3
	200	600	275	621	549	275	11	320	280	258	18	22	8	M16	280	24	68	102 0	95 6
	250	730	325	721	623	325	13	375	335	312	18	24	12	M16	360	27	80	158 0	151 0
	300	850	375	794	691	375	13	440	395	365	22	24	12	M20	450	32	100	218 0	207 0
	65	290	145	310	277	145	9	185	145	122	18	20	4	M16	140	12	18	21 6	20 1
	80	310	155	345	304	155	9	200	160	133	18	22	8	M16	160	14	24	26 0	23 9
	100	350	175	374	325	175	10	220	180	158	18	24	8	M16	180	14	35	35 0	32 8
1 0	125	400	200	426	366	200	10	250	210	184	18	26	8	M16	200	17	44	44 3	44 6
	150	480	225	482	410	225	11	285	240	212	22	26	8	M20	200	17	57	62 7	59 8
	175	540	225	557	489	225	11	315	270	242	22	28	8	M20	280	24	60	80 3	73 8
	200	600	275	621	543	275	11	340	295	268	22	28	8	M20	360	27	68	106 0	99 6
	250	730	325	721	623	325	13	395	350	320	22	28	12	M20	450	32	80	160 0	153 0
	20	150	95	217	203	95	7	105	75	58	14	16	4	M12	80	8	7	6 2	5 7
	25	160	100	217	203	100	7	1 15	85	68	14	16	4	M12	80	8	7	6 6	6 4
1 6	32	180	105	236	216	105	7	140	100	78	18	18	4	M16	100	9	9	8 6	8 7
	40	200	115	260	236	1 15	8	150	1 10	88	18	18	4	M16	120	1 1	1 1	11 0	10 7
	50	230	125	288	258	125	8	165	125	102	18	20	4	M16	140	12	14	14 2	14 2
