  • GUD型电动真空(压力)球阀

GUD型电动真空(压力)球阀

  • 产品名称:GUD型电动真空(压力)球阀
  • 产品型号:GUD型
  • 产品口径:DN10-200mm
  • 产品压力:负压
  • 产品材质:碳钢,不锈钢
  • 联系电话:021-51061127
  • 联系传真:021-51062214
  • Email:fashengfamen@126.com
  • 联系人:陈云非
  • 联系手机:18217570461
  • QQ:203398752
  • 公司名:上海阀盛阀门制造有限公司
  • 帐号:03416900040048386
  • 开户行:农行上海水清南路支行
  • 售后承诺:质保一年,质量三包:包修、包换、包退。

上海阀盛阀门制造有限公司主要生产GUD型电动真空(压力)球阀,可提供GUD型电动真空(压力)球阀价格,GUD型电动真空(压力)球阀说明书,GUD型电动真空(压力)球阀实物图,GUD型电动真空(压力)球阀结构图,GUD型电动真空(压力)球阀外形尺寸,GUD型电动真空(压力)球阀执行标准,GUD型电动真空(压力)球阀工作原理,GUD型电动真空(压力)球阀作用特点。

GUD型电动真空(压力)球阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀门为直通式,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。适用于工作介质为带酸、碱性的气体或液体。
GUD型电动真空(压力)球阀主要技术性能
适用范围(Pa)
快卸法兰(KF)2x105~1.3x10-5
活套法兰16x105~1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-5
开闭时间(S)
DN≤32 20; DN≥40 30
介质温度(℃)
标准出厂:-30~+150
特殊指定:-30~+240
法兰标准
GB4982;GB/T6070
安装位置
任意
控制电路
标准出厂:AC220V/50Hz开关型
特殊指定:AC380V;DC24V开关型
4~20mADC调节型
信号反馈
标准出厂:带无源触点型
特殊指定:调节型4~20mADC

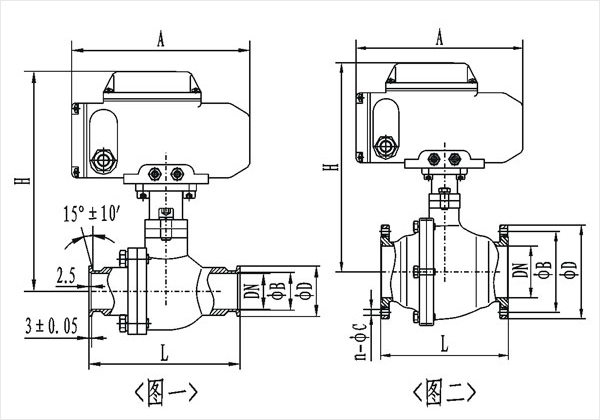

GUD型电动真空(压力)球阀快卸法兰(KF)连接及外形尺寸(GB4982)
型号
通径(DN)
ΦD
ΦB
H
L
A
GUD-10/KF
10
30
12.2
175
92
160
GUD-16/KF
16
30
17.2
178
100
GUD-25/KF
25
40
26.2
193
114
GUD-40/KF
40
55
41.2
248
165
196
GUD-50/KF
50
75
52.2
257
175
GUD型电动真空(压力)球阀活套法兰连接及外形尺寸(GB/T6070)
型号
通径(DN)
ΦD
ΦB
H
L
A
n-ΦC
GUD-10
10
55
40
170
92
160
4-6.5
GUD-16
16
60
45
178
100
GUD-20
20
65
50
191
114
GUD-25
25
70
55
193
114
4-9
GUD-32
32
90
70
211
140
GUD-40
40
100
80
248
165
196
GUD-50
50
110
90
257
175
GUD-63
63
130
110
275
186
GUD-80
80
145
125
300
198
8-9
GUD-100
100
165
145
338
220
GUD-125
125
200
175
373
266
255
8-11
GUD-150
150
225
200
390
296
GUD-200
200
285
260
512
390
310
12-12
